🌍 EDF Uzaktan İzleme Altyapısı: Dijitalleşmede Avrupa Liderliği

Fransa’nın önde gelen enerji şirketi EDF, 2008 yılında başlattığı Uzaktan E-İzleme Programı ile Fransa'daki hidroelektrik santrallarını dijitalleştirme ve merkezi kontrol altına alma yolunda devrim niteliğinde bir adım atmıştır. 10 yıllık stratejik plan doğrultusunda yapılan bu dönüşüm, toplamda 840 milyon Avroluk bir yatırımla tamamlanmıştır.

İki temel program çerçevesinde yürütülen bu çalışma, “Bakımını Yap ve İzle” ile “Üret ve İzle” yaklaşımlarına dayanmaktadır.

🔧 Programlar: “Bakımını Yap ve İzle” & “Üret ve İzle”

Bu iki ana program kapsamında:

  • Tüm hidrolik santralların yerel kontrol sistemleri yeniden yapılandırılmış,
  • Gerçek zamanlı veri toplayan yeni sensörler (sıcaklık, basınç, debi vb.) yerleştirilmiş,
  • İzleme altyapısı kademe kademe devreye alınmıştır.

🧠 Kurumsal Yazılım: EDF’in Beyni

EDF, uzaktan izleme sisteminin temel yazılımı iç kaynaklarla geliştirmiştir. Linux işletim sistemi üzerinde geliştirilen bu yazılım:

  • Farklı PLC’ler ve protokollerle haberleşebilir,
  • Grafik arayüz ve alarm yönetimi özelliklerine sahiptir
  • EDF’in kendi geliştirdiği şifreli endüstriyel protokol sayesinde siber güvenlikte üst düzey koruma sağlar.

🏗️ 3 Katmanlı Veri Toplama Mimarisi

1. Alt Katman – Yerel Merkezler

  • 300’e yakın fiziksel bilgisayar, 5-10 santraldan veri toplar,
  • Her biri yaklaşık 2 aylık veri saklama kapasitesine sahiptir.

2. Orta Katman – Bölgesel Merkezler

  • 80 adet fiziksel sunucu, her biri belirli alt merkezlerin verilerini toplar,
  • Kurumsal veri toplama yazılımı burada da çalışmakta olup verileri 2 yıla kadar saklar,
  • Bu katmanda yine kurumsal kaynaklarla geliştirilmiş web tabanlı yazılım kullanılmaktadır (PHP + Angular),
  • Web kameraları, süreç verileri, alarmlar, üretim planları ve operatör müdahalesi bu yazılımla gerçekleştirilir.

3. Üst Katman – Paris Merkez

  • Her orta katman sunucusuna karşılık gelen 80 sanal sunucu,
  • Yaklaşık 400,000 veri noktası işlenir,
  • Pi System (Osisoft) altyapısı ile veriler merkezi HISTORIAN’a aktarılır,
  • Veri paylaşımı Wonderware OPC sunucuları ile sağlanır.

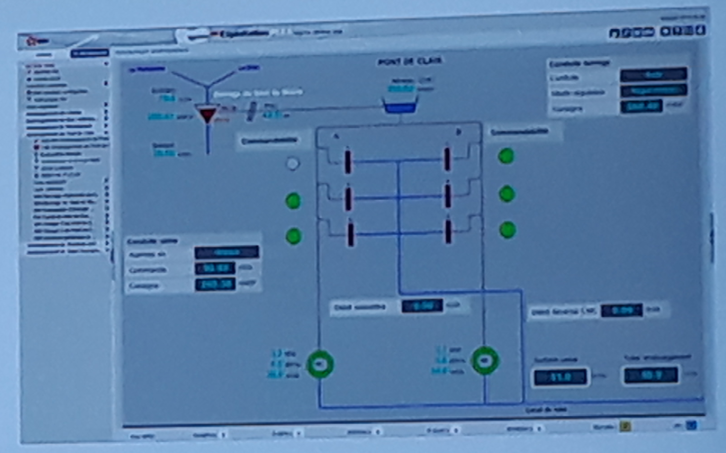

👁️‍🗨️ PREX: Merkezden Akıllı Takip

💻 Ticari İzleme Aracı PREX:

  • C#, OPC, PI System altyapısıyla geliştirilmiştir,
  • PLEX ile aynı işlevleri sunarken, ayrıca kestirimci alarmlar sağlar,
  • Citrix istemcisiyle sanal masaüstü üzerinden çalışır.
  • EDF’in 5 farklı bölgesel merkezinde (Alpler, Merkez, Doğu, Akdeniz, Güneybatı) bu altyapı kullanılarak 7500 MW güce sahip 60 santral 7/24 izlenmektedir.

📊 Veri ile Güçlenen Analiz ve Karar Süreci

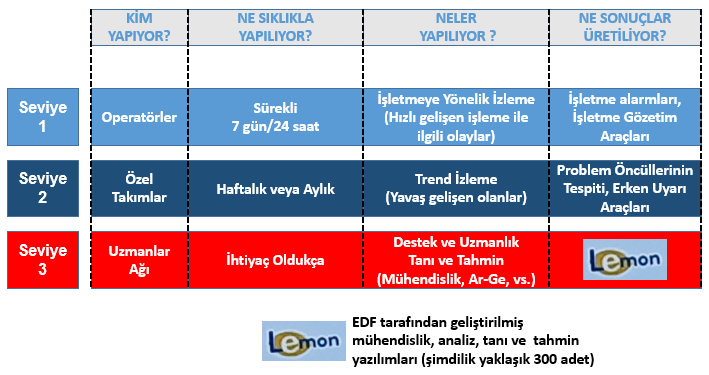

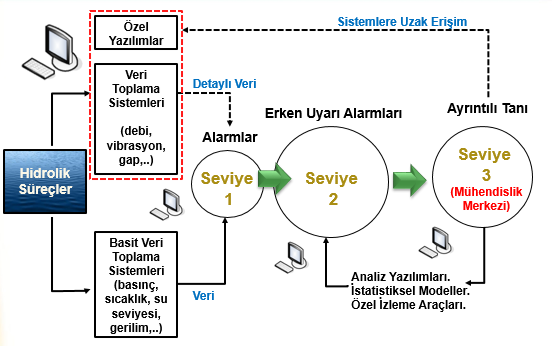

🧩 İzleme ve Analiz Seviyeleri (3 Katmanlı Veri Değerlendirme Sistemi)

📊 1. Seviye: Anlık Operasyon Takibi

  1. Operatörler 7/24 veri izleme gerçekleştiriyor.
  2. İşletme alarm mekanizmaları ve görsel gözetim araçlarıyla destekleniyor.

📑 2. Seviye: Periyodik Değerlendirme

  1. Haftalık/aylık veri analizleri, performans raporları.
  2. Santral verimliliği gibi hesaplamalar bu düzeyde yürütülüyor.

🧬 3. Seviye: Uzman Analizler ve Dijital İkizler

  1. 300’den fazla analiz yazılımı (LEMON) iç kaynaklarla geliştirildi.
  2. Dijital ikizler, termodinamik ve istatistiksel modeller oluşturuluyor.
  3. OPTIMIZ ile santral simülasyonları ve kestirimci bakım analizleri yapılıyor.

🛰 Ulusal Kapsam ve Etki

  • 80.000 MW'lık kurulu gücün %66’sı uzaktan izlenebilir.
  • 12.5 GW hidro, 56.6 GW nükleer, 10 GW termik santral sistemleri dahil.
  • 100 kritik santral uzaktan kontrol edilebiliyor (ör. Lyon, Strazburg, Marsilya).
  • Operasyonlar 5 ana bölgeden izleniyor: Alpler, Merkez, Doğu, Akdeniz, Güneybatı.
  • 14.000 MW hidro güç, 20 dakikada uzaktan devreye alınabilir durumda.

🧠 Lemon Platformu:

EDF mğhendislerinin geliştirdiği 300’den fazla analiz aracı içeren platform,

  • 1 milyon Avro yatırımla oluşturulmuş,
  • Teknik uzman ağı ve Ar-Ge desteğiyle desteklenmektedir.

⚡ Dijital İkiz ve OPTIMIZ

EDF, hidrolik santralların dijital ikizlerini oluşturmak için OPTIMIZ yazılımını kullanmaktadır. Bu sayede:

  • Termodinamik ve istatistiksel modelleme,
  • Ekipman sağlığı takibi,
  • Performans optimizasyonu yapılabilmektedir.

🔐 Siber Güvenlik & Yazılım Sahipliği

EDF, kendi geliştirdiği endüstriyel protokol ile veri güvenliğini sağlıyor. Kaynak kodlara tam sahiplik sayesinde:

  • Kritik iletişim süreçleri kontrol altında tutuluyor.
  • Kaynak kodlara sahip olunması, siber güvenlikte büyük avantaj sağlamaktadır,
  • Gizli protokoller sayesinde dış müdahalelere karşı yüksek direnç sağlanıyor.

EDF’in uzaktan izleme altyapısında:

  • Yazılım ve protokoller iç kaynaklarla geliştirilmiş,
  • Kaynak kodlara sahip olunması, siber güvenlikte büyük avantaj sağlamaktadır,
  • İzleme verilerinin aktarımı, şifreleme ve veri bütünlüğü EDF tarafından sağlanmaktadır.

🎉 İnsan Kaynağı ve Kültür

Her 3 yılda bir düzenlenen E-Monitoring Günleri etkinliğinde:

  • Yaklaşık 40 iç yazılımcı + 100 hizmet alımı uzman yazılımcı bu projede görev aldı.
  • 370 çalışan, 2 gün boyunca etkileşimli sunumlar ve paylaşım yapar,
  • 250,000 € bütçeli bu etkinlik, dijital dönüşüm kültürünü pekiştirir.

🧯 Trafo İzleme Sistemi: %1’in Altında Arıza Hedefi

  • 1000’den fazla trafo gerçek zamanlı izlenmektedir,
  • Online yağ analizleri yapılmakta, mobil izleme araçları ile sahada destek sağlanmaktadır,
  • GE iş birliğiyle mobil trafo izleme sistemleri devreye alınmıştır.

🔍 Neden EDF Önemli Bir Örnek?

EDF’in hidroelektrik santrallarını kapsayan bu 3 katmanlı, yüksek güvenlikli ve ölçeklenebilir e-izleme altyapısı, kamu kurumları ve enerji şirketleri için benchmark niteliğindedir.

  • Kamu kuruluşlarının dijital dönüşüm sürecinde EDF’in e-izleme altyapısı;
  • Uzaktan izleme, kontrol ve alarm sistemleri,
  • Siber güvenlik stratejileri,
  • Dijital ikiz ve ileri analiz yetkinlikleri ile ideal bir benchmark oluşturmaktadır.
