Web Tabanlı SCADA Raporlama ve Veri Analitiği Platformu

LIVE DASH, LIVE EVENTS yazılımının web tabanlı raporlama ve görselleştirme bileşeni olup; SCADA ve Event Recorder sistemlerinden arşivlenen olay, alarm ve zaman serisi verilerinin kullanıcı dostu bir arayüz üzerinden izlenmesini, analiz edilmesini ve raporlanmasını sağlar.

Web teknolojileri üzerine inşa edilen LIVE DASH, herhangi bir istemci yazılımı gerektirmeden, tesis içi ağlardan veya yetkilendirilmiş uzak erişimler üzerinden doğrudan kullanılabilir.


🎯 LIVE DASH Ne İşe Yarar?

LIVE DASH, modern endüstriyel tesislerde veri odaklı karar alma süreçlerini desteklemek amacıyla geliştirilmiştir.

Başlıca yetenekleri:

  • Web tabanlı raporlama ve analiz
  • Geçmiş veri ve alarm görselleştirme
  • Trend ve performans analizi
  • Canlı veri izleme (Live Data)
  • SCADA kullanıcı yönetimi ile entegre güvenli erişim

🧩 Sistem Gereksinimi

LIVE DASH bileşeninin kullanılabilmesi için LIVE EVENTS yazılımının doğru şekilde yapılandırılmış olması zorunludur.

Bu kapsamda:

  • SCADA bağlantıları aktif olmalıdır
  • Event Recorder veri akışı sağlanmalıdır
  • Veri arşivlerine erişim açık olmalıdır
  • 👉 LIVE EVENTS servisleri çalışıyor olmalıdır

⚙️ SCADA Mimarisi İçerisindeki Konumu

Modern SCADA mimarisinde LIVE DASH, veri analitiği katmanında konumlanır.

Bileşen Görev
SCADA RUNTIME Gerçek zamanlı izleme ve kontrol
EVENT RECORDER Veri toplama ve arşivleme
LIVE EVENTS Veri hazırlama ve analiz
LIVE DASH Web raporlama ve görselleştirme

⚡ Canlı Veri (Live Data)

LIVE DASH, raporlar içerisinde canlı veri gösterimini destekler.

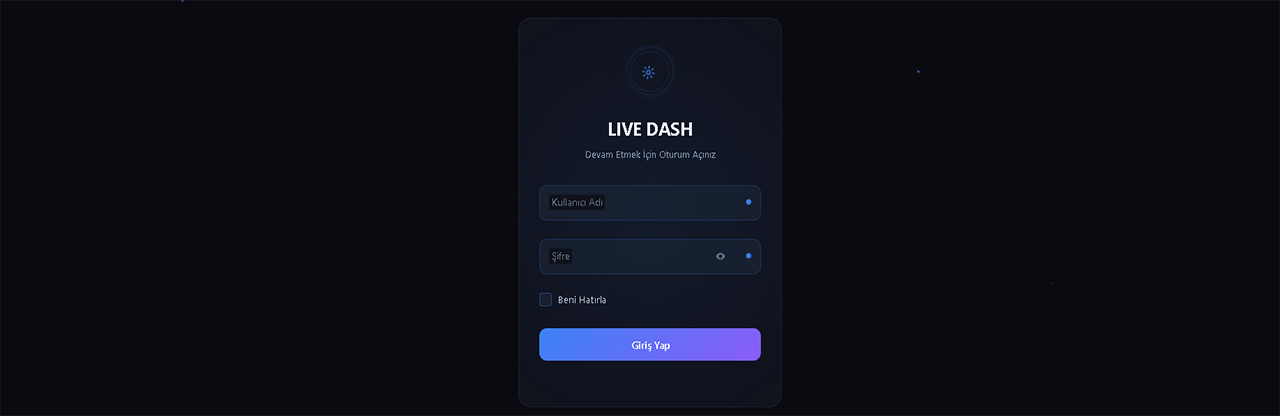

🔐 Kullanıcı Girişi

LIVE DASH, SCADA kullanıcı yönetimini kullanır.

  • Ek kullanıcı tanımı gerekmez
  • Mevcut kullanıcılar ile giriş yapılır
  • Yetkisiz kullanıcılar erişemez

🧠 ReportDesigner Entegrasyonu

LIVE DASH üzerinde görüntülenecek raporlar, ReportDesigner aracı ile hazırlanır.

  • Özel rapor tasarımı
  • Zaman bazlı analizler
  • Grafik ve tablo oluşturma
  • Web ortamında yayınlama

📈 Desteklenen Çizelge Türleri

Zaman Serisi

Trend ve performans analizi için kullanılır.

Line Spline ZoomLine Area

Karşılaştırma

Sistemler ve dönemler arası kıyaslama sağlar.

Column Bar Log Column

Dağılım

Oransal analiz ve dağılım gösterimi.

Pie Doughnut

İlişki Analizi

Veriler arası korelasyonları gösterir.

Scatter Zoom Scatter

Analitik Grafikler

İleri seviye veri analizi.

Pareto Sankey Radar Chord

Timeline

Olayların zaman akışını gösterir.

Timeline

Heatmap

Yoğunluk ve dağılım analizi.

Heatmap

Tabulator

Detaylı veri inceleme tablosu.

Tablo

🧩 Normal Kartlar (Analitik)

SCADA Verileri

Geniş kapsamlı analiz ve görselleştirme.

line spline scatter column3d bar2d area2d pie doughnut tabulator

3D Analiz

Gelişmiş veri görselleştirme.

vissurface3d visbar3d visdot3d visgrid3d

🚨 Alarm Analizi

Alarm davranışı ve yoğunluk analizi.

alarmlist pareto timeline heatmap sankey

🔸 Renkli Kartlar (Anlık İzleme)

Sayısal Göstergeler

singledata 7 segment 14 segment

Gauge Tipleri

linear gauge angular gauge half angular

Fiziksel Göstergeler

thermometer cylinder bulb
