Tek Bir Ekrandan Tüm Sistem Sağlığını İzleyin

EOSmonitor.exe

HEALTH MONITOR, SCADA ve olay kayıt sistemlerinin çalışma durumunu bağımsız olarak takip eder. İzlenen cihazların bağlantı, veri tabanı ve yedeklilik durumlarını sürekli değerlendirerek operatöre anlaşılır bir sağlık göstergesi sunar.


Program, normal çalışma sırasında ekranın altındaki statü alanında bir ikon olarak çalışmaya devam eder. Kullanıcı ihtiyaç duyduğunda bu ikona tıklayarak sağlık ekranını açabilir.

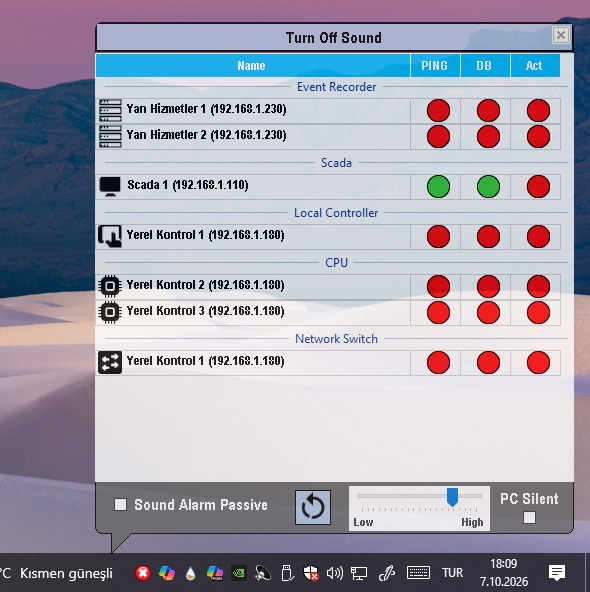

Sistem Sağlık Durumu

SCADA 1
PINGDBACTIVE
Yan Hizmetler 1
PINGDBHOT
Yerel Kontrol 1
PINGDBOFF

HEALTH MONITOR Neleri İzler?

SCADA Sistemleri

SCADA bilgisayarının erişilebilir olup olmadığını ve SCADA yazılımının aktif çalışma durumunu sürekli izler.

Event Recorder

Event Recorder sistemlerinin bağlantı ve çalışma durumlarını izleyerek olay kayıt altyapısının sağlık durumunu takip eder.

Yerel Kontrolcüler

Yerel kontrolcülerin ve kontrolcü bilgisayarlarının canlı erişilebilirlik durumunu takip eder.

Kontrolcü CPU'ları

Tanımlanan kontrolcü bilgisayarlarının sağlık ve erişilebilirlik durumlarının izlenmesine olanak sağlar.

Akıllı Network Cihazları

Uyumlu network cihazlarının erişilebilirlik durumlarını izleme yapısına dahil edebilirsiniz.

Yedekli Sistemler

Yedekli yapılarda hangi veri toplama veya SCADA yazılımının aktif, sıcak yedek ya da kapalı olduğunu takip eder.

Yeşil, Turuncu ve Kırmızı ile Anında Durum Bilgisi

HEALTH MONITOR, karmaşık sistem durumlarını operatörün hızlı değerlendirebileceği şekilde LED göstergelerle sunar. Her cihaz için özellikle PING, DB ve YEDEKLİ AKTİFLİK STATÜSÜ izlenebilir.

YEŞİL

İlgili durumun normal ve sağlıklı olduğunu gösterir.

TURUNCU

Yedekli sistemlerde sıcak yedek gibi normal fakat aktif olmayan durumları ayırt etmek için kullanılır.

KIRMIZI

Bağlantı veya çalışma durumunda problem bulunduğunu ve operatörün dikkat etmesi gerektiğini gösterir.

Durum Değişikliği Anında Bildirilir

HEALTH MONITOR yalnızca bir durum ekranı değildir. İzlenen sistemlerden herhangi birinin sağlık durumunda değişiklik olduğunda ekran otomatik olarak açılır ve sesli uyarı verir.

Kullanıcı alarmı susturabilir ve sağlık ekranını tekrar kapatarak programı alt statü bölümündeki ikon durumuna küçültebilir.

Çalışma Mantığı

1

Cihazı Kontrol Et

Tanımlanan IP adresi üzerinden cihazın erişilebilir olup olmadığı kontrol edilir.

2

Yazılım Durumunu İzle

Cihaz erişilebiliyorsa SCADA, Event Recorder veya ilgili sistem yazılımının çalışma durumu takip edilir.

3

Veri Tabanını Kontrol Et

Tanımlanan EOS_STATUS.FDB veri tabanının erişilebilirliği ve ilgili sistem durumları izlenir.

4

Yedekliliği Değerlendir

Yedekli sistemlerde aktif, sıcak yedek ve kapalı durumları birbirinden ayrıştırılır.

5

LED'lerle Göster

Sonuçlar yeşil, turuncu ve kırmızı LED göstergeleriyle operatöre sunulur.

6

Değişiklikte Alarm Ver

Sağlık durumunda değişiklik oluştuğunda ekran açılır ve sesli uyarı ile kullanıcı bilgilendirilir.

Cihazların Tanımlanması

HEALTH MONITOR tarafından izlenecek bütün cihazların bir metin girdi dosyasında tanımlanması gerekir. Her satır bir izlenecek sistemi veya cihazı temsil eder.

Örnek Girdi Dosyası

scada|192.168.1.110|Scada 1|C:\DataLogger\FDB\EOSDB_STATUS.FDB
ev|192.168.1.230|Yan Hizmetler 1|C:\DataLogger\FDB\EOSDB_STATUS.FDB
ev|192.168.1.230|Yan Hizmetler 2|C:\DataLogger\FDB\EOSDB_STATUS.FDB
local|192.168.1.180|Yerel Kontrol 1|C:\DataLogger\FDB\EOSDB_STATUS.FDB
cpu|192.168.1.180|Yerel Kontrol 2|C:\DataLogger\FDB\EOSDB_STATUS.FDB
cpu|192.168.1.180|Yerel Kontrol 3|C:\DataLogger\FDB\EOSDB_STATUS.FDB
switch|192.168.1.180|Yerel Kontrol 1|C:\DataLogger\FDB\EOSDB_STATUS.FDB
Alan Açıklama
1. alan İzlenen sistemin türü: scada, ev, local, cpu veya switch
2. alan İlgili cihazın IP adresi
3. alan Program üzerinde görüntülenecek cihaz / sistem adı
4. alan EOS_STATUS.FDB veri tabanının konumu

scada

SCADA bilgisayarlarının ve SCADA yazılım durumlarının izlenmesi için kullanılır.

ev

Event Recorder sistemlerinin izlenmesi için kullanılır.

local

Yerel kontrolcü sistemlerinin tanımlanması için kullanılır.

cpu

Kontrolcü bilgisayarlarının CPU / cihaz seviyesinde izlenmesi için kullanılır.

switch

Uyumlu akıllı network cihazlarının izleme sistemine dahil edilmesi için kullanılır.

⚠️ Network ve Port Yapılandırması Kritik Öneme Sahiptir

HEALTH MONITOR'ün doğru çalışması için network erişimi sağlanmalıdır.

Programın düzgün çalışabilmesi için izlenecek cihazlara, gerekli veri tabanlarına ve ilgili servis/portlara network erişiminin açık olması gerekir.

Özellikle izlenen sistem farklı bir bilgisayarda bulunuyorsa, HEALTH MONITOR çalışan bilgisayar ile hedef bilgisayar arasındaki firewall, network ve port izinleri kontrol edilmelidir.

IP adresinin erişilebilir olması tek başına yeterli olmayabilir. Programın ihtiyaç duyduğu veri tabanı ve sistem durum bilgilerine erişim için gerekli network ve port izinleri de sağlanmalıdır.

Bu nedenle HEALTH MONITOR devreye alınmadan önce sistem yöneticisi tarafından ilgili cihazların IP erişimleri, firewall kuralları, veri tabanı erişimleri ve gerekli port izinleri kontrol edilmelidir.

SCADA ve Event Recorder'dan Bağımsız Çalışır

HEALTH MONITOR, izlediği SCADA ve Event Recorder yazılımlarından bağımsız olarak çalışır. Böylece izlenen yazılımda veya ilgili bilgisayarda meydana gelebilecek bir çalışma problemi, ayrı bir izleme katmanı tarafından fark edilebilir.

Bilgisayar Açılışında Başlatın

Programın mümkünse bilgisayar açılışına eklenmesi ve her sistem açılışında otomatik olarak çalıştırılması tavsiye edilir.

Arka Planda Sürekli Çalışır

Program başlar başlamaz alt statü bölümüne bir ikon olarak yerleşir ve normal çalışma sırasında burada bekler.

Sürekli İzleme

Program normal şartlarda kapatılmaz; sistem sağlık izleme görevini sürekli sürdürmek üzere tasarlanmıştır.

Operatör İçin Basit ve Hızlı Kullanım

  • Program başladığında kendisini alt statü bölümüne ikon olarak yerleştirir.
  • Kullanıcı ikona tıklayarak sağlık durum ekranını açabilir.
  • Bir durum değiştiğinde ekran otomatik olarak açılır ve sesli alarm verir.
  • Kullanıcı alarmı susturabilir.
  • Sağlık ekranı kapatılarak program tekrar ikon durumuna küçültülebilir.
  • Program üzerinde ses açma/kapatma ve ses seviyesini değiştirme kontrolleri bulunur.

Endüstriyel Sistemlerinizi Görünmez Bir Bekçi Gibi İzleyin

SCADA ekranınız açık mı? Event Recorder çalışıyor mu? Yedek sistem gerçekten sıcak yedek durumda mı? Yerel kontrolcü erişilebilir mi? Network cihazınız cevap veriyor mu?

EOS SCADA HEALTH MONITOR, bu soruların cevabını sürekli izleyerek sisteminizdeki değişiklikleri operatöre zamanında bildirir. Böylece kritik sistemlerin sağlık durumunu tek bir merkezden takip edebilir ve olası problemlere daha hızlı müdahale edebilirsiniz.

FIREBIRD 2.5

HEALTH MONITOR 2024

Firebird 2.5 veritabanı altyapısını kullanan sistemler için HEALTH MONITOR 2024 sürümünü kullanın.

FIREBIRD 5.0

HEALTH MONITOR 2026

Firebird 5.0 veritabanı altyapısını kullanan sistemler için HEALTH MONITOR 2026 sürümünü kullanın.
