SYNCHROSCOPE Hakkında

Senkronoskop, iki AC kaynağın paralel bağlanmasından önce aralarındaki senkronizasyon koşullarını görsel olarak değerlendirmek için kullanılan bir ölçü/gösterim cihazıdır. Üretici dokümanlarında senkronoskop; iki jeneratör veya bir jeneratör ile şebeke arasındaki frekans farkı ve faz açısı farkının izlenmesi için kullanılan bir cihaz olarak tanımlanır. Faz farkı sıfıra yaklaştığında gösterge senkronizasyon işaretine yaklaşır ve uygun senkronizasyon anı görsel olarak belirginleşir.

Generatörün şebekeye paralel bağlanmasında yalnızca faz açısının değil, gerilim ve frekans koşullarının da uygun olması gerekir. Senkronizasyon sistemlerinde operatörün temel olarak gerilim farkını, frekans farkını (slip) ve açı farkını izlemesi; ardından kesicinin uygun anda kapatılması hedeflenir. SEL tarafından yayımlanan teknik çalışmada da senkronizasyon için gerilim, hız/frekans ve açı farklarının izlenmesi ve kesicinin mümkün olduğunca sıfır dereceye yakın açı farkında kapatılması açıklanmaktadır.

Senkronizasyonun Temel Mantığı

İki elektriksel sistem paralel bağlanmadan önce aralarındaki elektriksel koşulların uygun olması gerekir. Senkronizasyon kontrolünde gerilim, frekans ve faz açısı karşılaştırılır. Frekanslar farklı olduğunda faz açısı zaman içerisinde hareket eder; bu nedenle senkronoskop göstergesinin hareket yönü ve hızı, generatör ile bara arasındaki frekans farkı hakkında görsel bilgi verir. Schneider Electric'in senkronizm kontrol açıklamasında da faz açısının farklı frekanslar nedeniyle döndüğü ve en düşük elektriksel stresin sıfır faz farkına yakın bağlantıda elde edildiği belirtilmektedir.

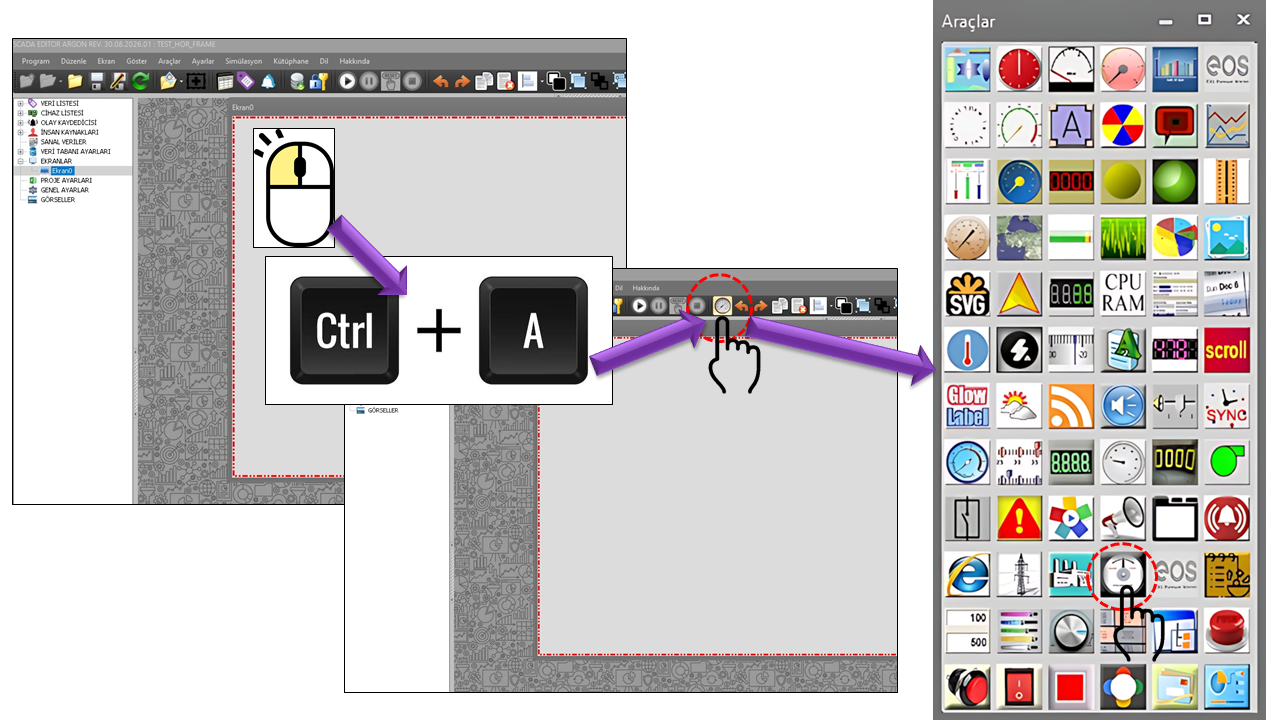

SCADA Ekranında Senkronoskop Kullanımı

SYNCHROSCOPE kullanıcı kontrolünün önemli özelliği, yalnızca dekoratif bir sembol olarak kullanılmakla sınırlı olmamasıdır. Kontrolün kaynak kodunda bulunan dört veri bağlantısı, gerçek saha bilgisinin kullanıcı kontrolüne aktarılması için ayrılmıştır. Bu veriler uygun SCADA etiketlerine bağlandığında kontrol, senkronizasyon sürecinin görsel bir HMI bileşeni olarak kullanılabilir.

Sembolikten Gerçek Veriye

  1. Simülasyon: UseSimulation etkinleştirilerek senkrona giriş davranışı görsel olarak modellenebilir.
  2. Faz verileri: Bara ve generatör faz bilgileri kontrolün iki temel karşılaştırma girdisine bağlanır.
  3. Kesici durumu: Senkronizasyonun hangi bağlantı durumunda olduğunu göstermek için kesiciye ait saha verisi bağlanır.
  4. Başlatma bilgisi: Senkronizasyon prosedürünün başlatıldığını belirten sinyal kontrolün süreci yorumlamasına yardımcı olur.
  5. Görsel sonuç: Kontrol, bağlı verilerin durumuna göre senkronizasyon göstergesini ekrana taşır.

Burada önemli nokta, kullanıcı kontrolünün kendisinin bir koruma rölesi veya bağımsız bir senkronizasyon rölesi yerine geçeceğinin varsayılmamasıdır. Kritik saha uygulamalarında senkronizasyon izinleri ve kesici kapama işlemleri ilgili koruma ve kontrol sistemleri tarafından güvenli biçimde yönetilmelidir. SCADA üzerindeki SYNCHROSCOPE ise bu bilgilerin operatöre görsel olarak sunulmasında kullanılabilir. Senkronizasyon kontrolünün gerçek uygulamalarında kesici kapama kararının senkronizm kontrolü ile ilişkilendirildiği üretici dokümanlarında da görülmektedir.

Senkronoskop Veri Girdileri

Gerçek senkronoskop işlevinin SCADA ekranında anlamlı şekilde gösterilebilmesi için aşağıdaki dört özelliğin uygun saha/SCADA verilerine bağlanması gerekir. Kaynak kodunda bu dört alan string olarak tanımlanmıştır; dolayısıyla gerçek veri tipinin, değer kodlamasının ve etiket adresinin uygulamadaki SCADA veri yapısına göre belirlenmesi gerekir.

Özellik Türkçe Karşılığı Açıklama
DataBusPhaseMeasured Ölçülen Bara Fazı Şebeke veya referans bara tarafına ait ölçülen faz bilgisidir. Senkronoskopun referans aldığı elektriksel tarafı temsil eder. Faz açısı bilgisi, generatör fazı ile karşılaştırılarak iki taraf arasındaki açı farkının görsel olarak değerlendirilmesine temel oluşturur.
DataGenPhaseMeasured Ölçülen Generatör Fazı Şebekeye bağlanacak generatör tarafına ait ölçülen faz bilgisidir. Bara fazı ile birlikte değerlendirildiğinde generatörün referans sisteme göre faz konumu belirlenir. Senkronoskop uygulamalarında jeneratör ile bara arasındaki faz açısının izlenmesi temel işlevlerden biridir.
DataCircuitBreakerMeasured Ölçülen Kesici Değeri Generatör ile bara arasındaki bağlantıyı sağlayan kesiciye ilişkin ölçülen durum bilgisidir. Bu veri, senkronizasyon ekranında bağlantının açık/kapalı veya uygulamada kullanılan diğer durum kodlarının görsel olarak değerlendirilmesine yardımcı olabilir.
DataStartSignalMeasured Başlat Sinyali Senkronizasyon sürecinin başlatılmasıyla ilişkili saha veya kontrol sinyalidir. Senkronizasyon sistemlerinde bir başlatma sinyali, senkronizasyon fonksiyonunun devreye alınmasını tetikleyen giriş olarak kullanılabilir.

Dört Veri Birlikte Nasıl Çalışır?

Bu dört veri tek başına birbirinden bağımsız göstergeler değildir. DataBusPhaseMeasured ve DataGenPhaseMeasured senkronizasyonun faz ilişkisini oluştururken, DataStartSignalMeasured senkronizasyon sürecinin başlatılmasına ilişkin durumu ve DataCircuitBreakerMeasured bağlantı elemanının durumunu temsil eder. Böylece kontrol, yalnızca hareket eden bir ibre çizmek yerine senkronizasyon sürecinin farklı aşamalarını SCADA ekranında anlamlandırabilecek veri girdilerine sahip olur.

Faz Açısı ve Kesici İlişkisi

Senkronoskopun en karakteristik gösterimi faz açısı farkıdır. İki kaynak farklı frekansta çalışıyorsa aralarındaki faz açısı zamanla değişir; frekanslar birbirine yaklaştıkça bu hareket yavaşlar. Frekanslar ve faz ilişkisi uygun noktaya geldiğinde kesicinin kapatılması hedeflenir. CIRCUTOR senkronoskop dokümanında da iki kaynak arasındaki frekans ve faz açısı farkının izlendiği ve fark sıfıra geldiğinde göstergenin senkronizasyon işaretinde sabitlendiği açıklanmaktadır.

Kesici Kapama Güvenliği

SCADA ekranında senkronoskopun görsel olarak doğru bilgi göstermesi ile gerçek kesicinin güvenli biçimde kapatılması aynı şey değildir. Gerçek elektriksel tesislerde gerilim, frekans, faz açısı, senkronizm izni, kesici durumu ve ilgili kilitlemeler birlikte değerlendirilmelidir. Üretici senkronizm kontrol dokümanları, uygun koşullar sağlandığında kesici kapama komutunun senkronizasyon mantığıyla ilişkilendirildiğini açıkça göstermektedir. Bu nedenle SYNCHROSCOPE'u kritik kapama mantığının yerine geçen bağımsız bir güvenlik mekanizması olarak değerlendirmemek gerekir.

Simülasyon Modu

Kaynak kodundaki _UseSimulation = true varsayılanı, kontrolün dış saha verisi olmadan da senkronizasyon davranışını görsel olarak modelleyebilmesi için bir simülasyon seçeneği bulunduğunu gösterir. Bu özellik özellikle eğitim, devreye alma hazırlığı, HMI tasarımı ve ekran fonksiyonlarının gösterimi sırasında değerlidir.

Örnek Simülasyon Senaryosu

  1. Generatör senkronizasyona hazırlanır.
  2. Generatör fazı ile bara fazı arasında başlangıçta bir fark bulunur.
  3. Faz ilişkisi zaman içinde değiştikçe senkronoskop göstergesi hareket eder.
  4. Faz farkı senkronizasyon noktasına yaklaştıkça gösterim uygun noktaya yaklaşır.
  5. Kesici durumu ve başlatma bilgisi senaryoya dahil edilerek SCADA ekranındaki süreç bütün olarak izlenebilir.

Bu senaryo gerçek elektriksel bağlantı gerçekleştirmez; yalnızca kullanıcı kontrolünün görsel davranışını modellemek amacıyla kullanılmalıdır.

Kontrol Özellikleri

Özellik Türkçe Karşılığı Varsayılan Açıklama
UCType Kontrol Tipi SYNCHROSCOPE Kullanıcı kontrolünün tipini belirler.
UpdateInterval Güncelleme Aralığı 1000 Kontrolün veri/görsel güncelleme aralığıdır.
DecimalPoint Ondalık Hane 0 Sayısal gösterimlerde kullanılacak ondalık hane ayarıdır.
UCBackColor Kontrol Arka Renk White Kontrolün arka plan rengini belirler.
UCForeColor Kontrol Yazı Rengi Black Kontrol üzerindeki yazı/gösterim rengini belirler.
UCFont Kontrol Yazı Tipi Arial Narrow, 8.25f Kontrolün yazı tipi ve boyutudur.
UseSimulation Simülasyon Kullan true Gerçek veri yerine kontrolün simülasyon davranışının kullanılmasını sağlar.
BorderStyle Kenarlık Stili GNCerceveTuru.None Kontrolün çerçeve/kenarlık görünümünü belirler. Kaynak kodunda seçenek kümesinin ayrıntıları paylaşılmadığından burada yalnızca varsayılan değer gösterilmiştir.
DataBusPhaseMeasured Ölçülen Bara Fazı Boş Bara tarafının ölçülen faz verisi.
DataGenPhaseMeasured Ölçülen Generatör Fazı Boş Generatör tarafının ölçülen faz verisi.
DataCircuitBreakerMeasured Ölçülen Kesici Değeri Boş Kesiciye ilişkin ölçülen durum verisi.
DataStartSignalMeasured Başlat Sinyali Boş Senkronizasyon başlatma sinyali verisi.

Teknik Kaynaklar

Senkronoskopun işlevi ve senkronizasyon koşulları hazırlanırken üretici teknik dokümanları ve güç sistemi senkronizasyon kaynaklarından yararlanılmıştır.
