SSD GÖSTERGE

EOS SCADA • SSD_GOSTERGE • DİJİTAL NUMERİK GÖSTERGE

SSD GÖSTERGE (SSD_GOSTERGE), SCADA ekranlarında proses değerlerini klasik dijital numerik gösterim yaklaşımıyla sunan, segment tabanlı özgün bir sayısal gösterge kullanıcı kontrolüdür. Benzer dijital nümerik göstergelere alternatif olarak kullanılabilir; hane sayısı, segment renkleri, ondalık gösterim, işaret, otomatik kaydırma ve eşik gibi kendine özgü ayarlarla yapılandırılabilir.

Kontrolün öne çıkan özelliklerinden biri Hızlı Grafik desteğidir. Hızlı grafik etkinleştirildiğinde kontrolün alt köşesinde küçük bir simge görünür. Fare bu simgenin üzerine getirildiğinde seçilen zaman aralığına ait geçmiş veri trendi açılır; fare simgeden çekildiğinde grafik otomatik olarak kaybolur. Böylece operatör, ayrı bir trend ekranına geçmeden izlediği değerin yakın geçmişini hızlıca kontrol edebilir.

Özellikleri Görüntüle

DİJİTAL NUMERİK GÖSTERGE (SSD GÖSTERGE) Hakkında

DİJİTAL NUMERİK GÖSTERGE (SSD GÖSTERGE), bir veri noktasının güncel sayısal değerini segmentlerden oluşan dijital bir gösterim alanında sunmak için kullanılır. Kaynak koddaki DigitCount, ElementWidth, SegmentColorOff ve SegmentColorOn gibi özellikler göstergenin görsel karakterini doğrudan yapılandırmaya imkân verir.

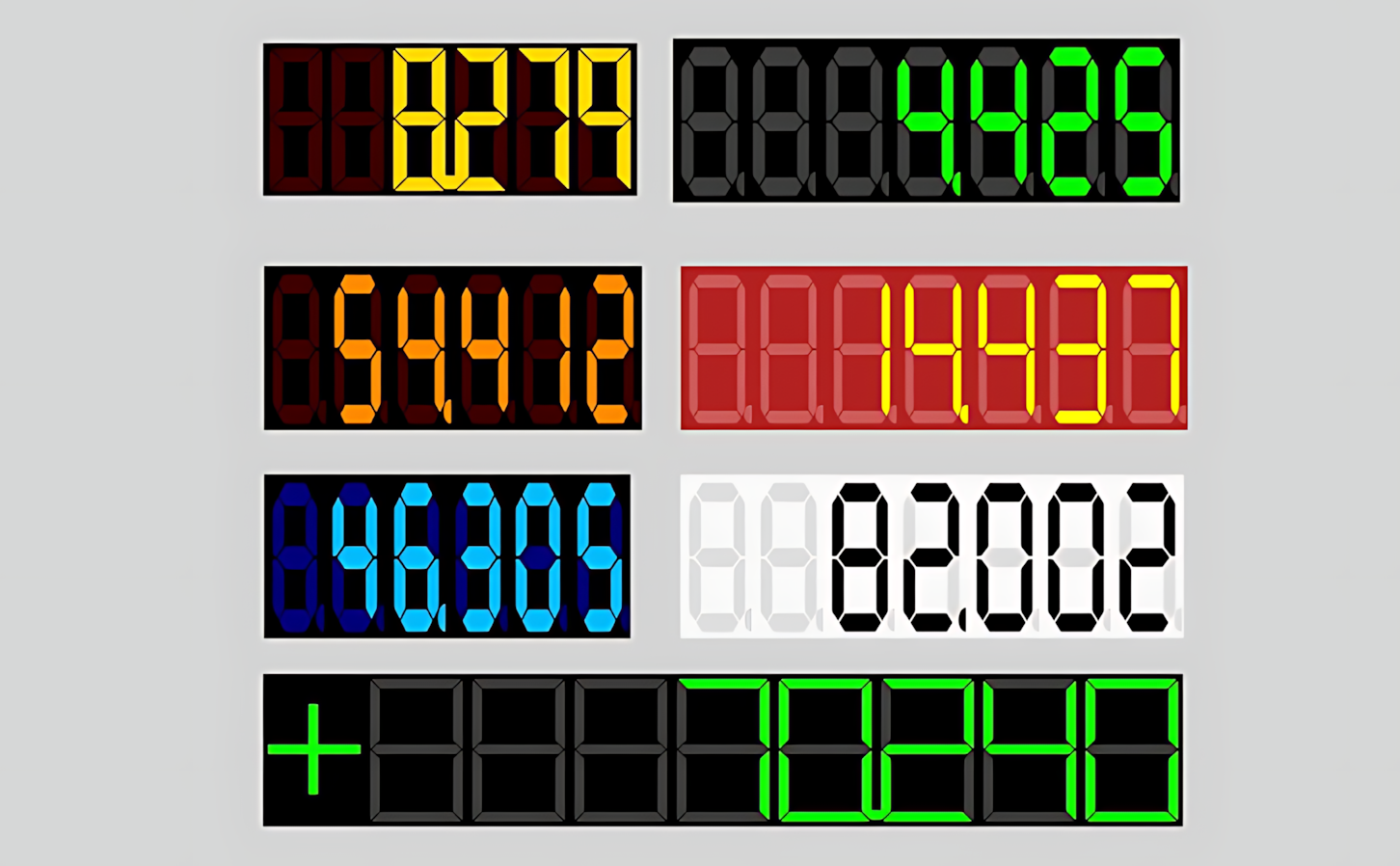

Görselde görüldüğü gibi pasif segmentler koyu renkte tutulabilirken aktif segmentler parlak bir renkle vurgulanabilir. Böylece özellikle koyu arka planlı operatör ekranlarında değer hızlı biçimde fark edilebilir. Kontrolün sayısal gösterimi; ölçüm değerleri, sayaçlar, hızlar, sıcaklıklar, basınçlar, debiler, seviyeler ve benzeri sayısal proses bilgilerinin sürekli izlenmesi gereken ekranlara uyarlanabilir.

Önemli fark: SSD GÖSTERGE yalnızca sayıyı göstermekle kalmaz. Hızlı Grafik özelliği sayesinde operatör, gösterilen değerin geçmiş trendine kontrolün üzerinden hızlıca ulaşabilir. Bu özellik, anlık sayısal değer ile yakın geçmiş davranışını aynı ekran üzerinde ilişkilendirmek için özellikle değerlidir.

Segment rengi kapalı/açık ayarlarıyla sayısal değerin görsel karakteri yapılandırılabilir.

SCADA / HMI Kullanım Alanları

Dijital numerik göstergeler HMI ekranlarında bir etiket veya sayısal veri noktasının güncel değerini doğrudan göstermek için kullanılır. Endüstriyel HMI dokümantasyonunda numerik göstergeler sıcaklık gibi proses değerlerinin anlık gösteriminde; 7-segment göstergeler ise durum, parametre ve hata kodlarının gösteriminde de kullanılmaktadır. Rockwell Automation — Numeric Display ve Schneider Electric — Integrated HMI / 7-segment display.

Analog Proses Değerleri

Sıcaklık, basınç, debi, seviye, hız ve benzeri ölçümlerin anlık sayısal değerini kompakt biçimde göstermek için.

Sayaç ve Toplam Değerler

Üretim adedi, toplam miktar, çalışma sayacı veya benzeri sayısal değerlerin operatöre hızlı sunumu için.

Makine / Ekipman Ekranları

Motor devri, sürat, ayar değeri veya ekipmana ait diğer sayısal bilgilerin belirgin bir dijital formatta izlenmesi için.

Anlık Değer + Trend

Hızlı Grafik etkinleştirilerek anlık değerin yakın geçmiş davranışına aynı kullanıcı kontrolü üzerinden erişim sağlanabilir.

Endüstriyel HMI sistemlerinde trend görünümleri proses verisini zaman ekseninde incelemek ve geçmiş değerlerle ilişkilendirmek için kullanılır. Bu nedenle SSD GÖSTERGE'nin Hızlı Grafik yaklaşımı, sayısal göstergeden trende geçişi operatör açısından kısa bir etkileşim adımına indirger. citeturn0search22turn0search1

Genel Özellikler

Aşağıdaki özellikler kaynak kodda SSD_GOSTERGE için tanımlanan temel kontrol ayarlarını gösterir. Türkçe karşılıklar EOS terminoloji sözlüğündeki karşılıklar esas alınarak verilmiştir.

Özellik	EOS Türkçe Karşılığı	Varsayılan	Ne işe yarar?	Nerede kullanılır?
`UCType`	Kontrol Tipi	`SSD_GOSTERGE`	Kontrolün kullanıcı kontrolü tipini tanımlar.	SSD GÖSTERGE kontrolünün tanımlandığı tüm ekranlarda.
`UpdateInterval`	Güncelleme Aralığı	`1000`	Kontrolün veri güncelleme aralığını belirler.	Anlık proses değerlerinin düzenli yenilenmesinde.
`DecimalPoint`	Ondalık Hane	`0`	Sayısal değerin ondalık hane gösterim ayarını belirler.	Tamsayı veya ondalıklı ölçümlerin gösteriminde.
`UCBackColor`	Kontrol Arka Renk	`Transparent`	Kontrolün arka plan rengini belirler.	SCADA ekranı ile gösterge arasındaki görsel bütünlükte.
`UCForeColor`	Kontrol Yazı Rengi	`Black`	Kontrolün temel yazı rengini belirler.	Kontrolün genel metinsel unsurlarında.
`UCFont`	Kontrol Yazı Tipi	`Arial Narrow, 8.25 pt, Bold`	Kontrolün yazı tipi ayarını belirler.	Kontrolün metinsel gösterimlerinde.

Görüntü ve Segment Ayarları

Bu özellikler SSD GÖSTERGE'nin dijital segment görünümünü ve değer alanının nasıl biçimlendirileceğini belirler.

Özellik	EOS Türkçe Karşılığı	Varsayılan	Ne işe yarar?	Nerede kullanılır?
`DisplayType`	Görüntü Tipi	`Type1`	Dijital gösterimin kullanılacak tipini seçer.	Kaynak kodda tanımlanan iki görüntü tipinden birinin seçilmesinde.
`DigitCount`	Hane Sayısı	`4`	Gösterimde kullanılacak hane sayısını belirler.	Değerin kaç dijital hanede gösterileceğinin yapılandırılmasında.
`ElementWidth`	Öğe Genişliği	`10`	Segment öğelerinin genişlik ölçüsünü belirler.	Segmentlerin görsel boyutlandırılmasında.
`ItalicFactor`	İtalik Faktör	`0`	Dijital öğelerin eğik/italik görünüm faktörünü belirler.	Segment görünümünün geometrik karakterinin ayarlanmasında.
`DisplayDecimal`	Ondalık Görüntüle	`true`	Ondalık gösterimin kullanılmasını belirler.	Ondalık değerlerin dijital gösteriminde.
`ShowSign`	İşareti Göster	`false`	Sayısal değerin işaretinin gösterilip gösterilmeyeceğini belirler.	Pozitif/negatif değerlerin ayrımının önemli olduğu ölçümlerde.
`SegmentColorOff`	Segment Rengi Kapalı	`DimGray`	Aktif olmayan segmentlerin rengini belirler.	Segmentlerin açık/kapalı durumunun görsel ayrımında.
`SegmentColorOn`	Segment Rengi Açık	`Lime`	Aktif segmentlerin rengini belirler.	Görüntülenen rakamların belirginleştirilmesinde.
`OutlineColor`	Anahat Rengi	`Black`	Dijital öğelerin anahat rengini belirler.	Segment görünümünün sınırlarının belirginleştirilmesinde.

DisplayType hakkında: Kaynak kodu Type1 ve Type2 olmak üzere iki seçenek tanımlıyor. Verilen kaynak parçasında bu iki tipin çizim farkı ayrıca açıklanmadığı için burada yalnızca kaynakta tanımlanan seçenek adları esas alınmıştır.

Seçenekler Kümesi — DisplayType

Teknik Değer	Açıklama
`Type1`	Tür1
`Type2`	Tür2

Kaydırma ve Eşik Ayarları

Özellik	EOS Türkçe Karşılığı	Varsayılan	Ne işe yarar?	Nerede kullanılır?
`AutoScroll`	Otomatik Kaydırma	`false`	Sayısal gösterimin otomatik kaydırma davranışını etkinleştirir veya devre dışı bırakır.	Gösterim alanının değer sunumunda otomatik kaydırma davranışının istendiği durumlarda.
`UseThreashold`	Eşik Kullan	`false`	Eşik değerine dayalı davranışın kullanılıp kullanılmayacağını belirler.	Belirli bir değerin aşılması veya eşik tabanlı gösterim davranışlarının gerektiği ekranlarda.
`ThreasholdValue`	Eşik Değeri	`0`	Eşik kullanımında referans alınan değeri belirler.	Değerin belirli bir sınırla karşılaştırılmasının gerektiği uygulamalarda.

Not: Kaynak kodundaki teknik yazım biçimi Threashold olarak korunmuştur. EOS Türkçe karşılığı sözlükte Eşik olarak yer almaktadır.

Hızlı Grafik — SSD GÖSTERGE'nin Öne Çıkan Özelliği

UseFastGraph özelliği true olduğunda, kullanıcı kontrolünün alt köşesinde küçük bir hızlı grafik simgesi çıkar. Operatör fareyi bu simgenin üzerine getirdiğinde, kontrolün bağlı olduğu verinin seçilmiş zaman aralığındaki geçmiş trend grafiği görüntülenir. Fare simgenin üzerinden çekildiğinde grafik otomatik olarak kaybolur.

Bu yaklaşımın temel avantajı, operatörün yalnızca mevcut sayısal değeri okumakla kalmayıp değerin kısa geçmişteki davranışını da ayrı bir trend ekranına geçmeden kontrol edebilmesidir. Endüstriyel HMI sistemlerinde trend grafiklerinin proses verisini zaman içinde incelemek ve geçmiş veriyi görüntülemek için kullanılması bu kullanım yaklaşımıyla uyumludur. Rockwell Automation — Trend Chart ve Siemens — Trend View.

Hızlı Grafik — örnek görünüm

Seçilen zaman aralığındaki geçmiş veri, küçük önizleme grafiği olarak gösterilir.

↗

Seçenekler Kümesi — FastGraphTimeInterval

FastGraphTimeInterval, hızlı grafik açıldığında gösterilecek geçmiş zaman aralığını belirler. Kaynak kodunda aşağıdaki seçenekler tanımlanmıştır.

Teknik Değer	Türkçe Seçenek	Gösterilen geçmiş aralık
`Last10minutes`	Son 10 Dakika	Son 10 dakika
`Last30minutes`	Son 30 Dakika	Son 30 dakika
`Last1hour`	Son 1 Saat	Son 1 saat
`Last3hours`	Son 3 Saat	Son 3 saat
`Last6hours`	Son 6 Saat	Son 6 saat
`Last12hours`	Son 12 Saat	Son 12 saat
`Last1day`	Son 1 Gün	Son 1 gün

Operatör etkileşimi

Operatör SSD GÖSTERGE üzerinde güncel değeri izler.
UseFastGraph = true ise alt köşedeki hızlı grafik simgesi görünür.
Fare simgenin üzerine getirildiğinde seçilen geçmiş zaman aralığının trendi açılır.
Fare simgeden çekildiğinde hızlı grafik otomatik olarak kapanır.

Örnek Kullanım Senaryoları

1. Motor Devri

Motorun anlık devrini segment gösteriminde izlemek; hızlı grafik etkinse son 10 veya 30 dakikadaki değişimi fareyle hızlıca kontrol etmek.

2. Tank Seviyesi

Tank seviyesini sayısal değer olarak göstermek ve operatörün yakın geçmişte yükselme veya düşme eğilimini hızlı grafik üzerinden incelemesini sağlamak.

3. Üretim Sayacı

Üretim adedini belirgin bir dijital formatta sunmak. Hane sayısı, işaret ve segment renkleri ekran tasarımına göre ayarlanabilir.

4. Basınç / Debi / Sıcaklık

Operatörün proses değerini tek bakışta okuyabilmesi için kompakt dijital gösterim kullanmak; gerektiğinde geçmiş trende hızlı erişim sağlamak.

Hızlı Başvuru

Konu	SSD GÖSTERGE'de karşılığı
Kontrol tipi	`SSD_GOSTERGE`
Varsayılan güncelleme	`UpdateInterval = 1000`
Varsayılan hane	`DigitCount = 4`
Varsayılan aktif segment	`SegmentColorOn = Lime`
Varsayılan pasif segment	`SegmentColorOff = DimGray`
Varsayılan ondalık gösterim	`DisplayDecimal = true`
Varsayılan işaret	`ShowSign = false`
Varsayılan hızlı grafik	`UseFastGraph = false`
Varsayılan hızlı grafik aralığı	`Last30minutes — Son 30 Dakika`

Sonuç

SSD GÖSTERGE, SCADA ekranlarında güncel sayısal proses değerlerini belirgin bir segment tabanlı dijital formatta göstermek için kullanılabilecek alternatif bir numerik gösterge kullanıcı kontrolüdür. Hane sayısı, segment renkleri, ondalık gösterim, işaret, otomatik kaydırma ve eşik gibi ayarlar sayesinde farklı gösterim ihtiyaçlarına uyarlanabilir.

Kontrolün özellikle dikkat çeken yönü Hızlı Grafik özelliğidir: alt köşedeki simge üzerine fareyle gelindiğinde seçilen zaman aralığındaki geçmiş trendin açılması ve fare çekildiğinde grafiğin otomatik kapanması, operatöre anlık değer ile yakın geçmiş trendi arasında hızlı geçiş imkânı verir.
