CETVELLİ DOĞRUSAL GÖSTERGE

NEROBAR, doğrusal bir proses değerini doluluk çubuğu biçiminde sunarken ölçek bilgisini görünür tutmak üzere tasarlanmış bir kullanıcı kontrolüdür. Kaynak koddaki DisplayRuler, MajorInterval, Divisions ve RulerWidth özellikleri cetvel katmanının ayrı ayrı yapılandırılabildiğini gösterir.

Kontrolün ayırt edici özelliği yalnızca renkli bir çubuk üretmesi değildir. SegmentCount ile bir, iki veya üç segment tanımlanabilir; segment renkleri ve eşikleri ile prosesin farklı aralıkları görsel olarak ayrıştırılabilir. Böylece aynı gösterim normal çalışma, uyarı ve yüksek değer gibi bölgeleri tek bakışta anlaşılır hale getirebilir.

NEROBAR'ın temel görsel akışı; bağlı proses değerinin belirlenen MinValue ve MaxValue aralığında değerlendirilmesi, çubuk üzerinde karşılığının oluşturulması ve varsa segment/eşik bilgilerinin görünümle ilişkilendirilmesidir. ValueMultiplier ise gösterilecek değerin çarpanla ölçeklenmesini sağlar.

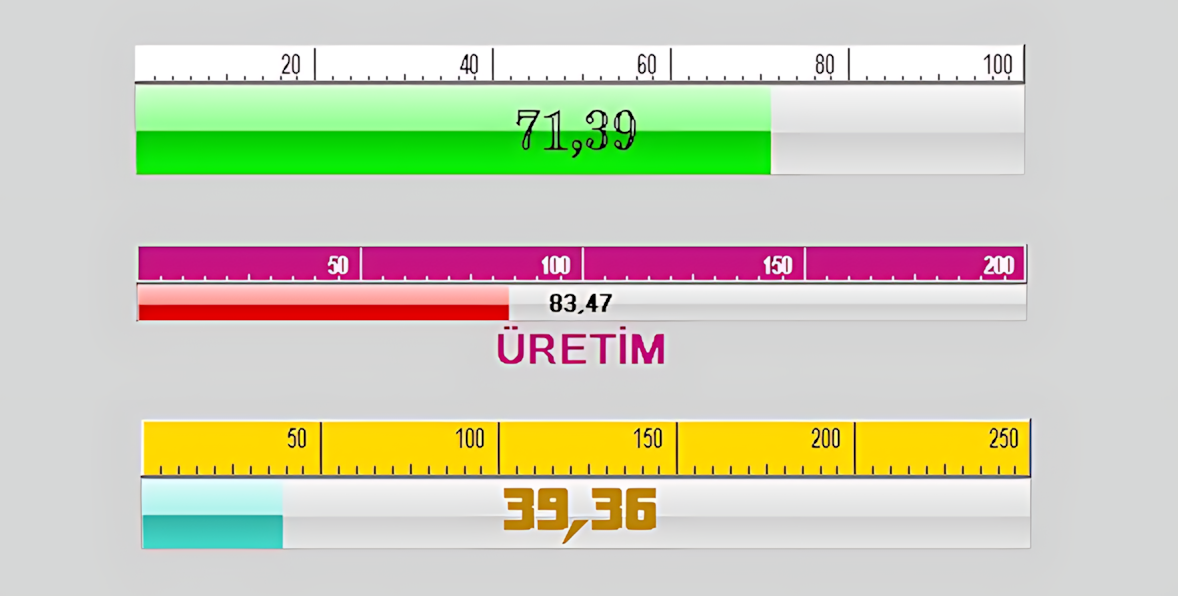

DisplayRuler etkin olduğunda doğrusal çubuğun yanında/üzerinde bir cetvel katmanı kullanılabilir. Cetvelin görsel yapısı RulerWidth, RulerBackColor, RulerForeColor, RulerFont ve RulerBorderStyle ile biçimlendirilebilir.

Kaynak koddaki varsayılan değerler: DisplayRuler = true, MiddleMarkFactor = 4, MajorInterval = 20, Divisions = 10 ve RulerWidth = 20.

NEROBAR'da SegmentCount ile en fazla üç farklı renk bölgesi oluşturulabilir. Bu özellik, çubuğun tek bir renkte ilerlemesinden farklı olarak proses aralığını görsel bölgelere ayırır. Örneğin yeşil normal bölge, sarı uyarı bölgesi ve kırmızı yüksek değer bölgesi olarak yapılandırılabilir.

NEROBAR'ın önemli kullanım özelliklerinden biri, segment bölgelerinin sınırlarının yalnızca tasarım sırasında sabit değerler olarak belirlenmesiyle sınırlı olmamasıdır. Kaynak kodda Segment2Threshold ve Segment3Threshold gibi yapılandırma değerlerinin yanında DataThreshold1Measured ve DataThreshold2Measured adlı veri alanlarının bulunması, eşik bilgilerinin ölçülen/veri tarafındaki değerlerle de ele alınabildiğini gösterir.

Bu yaklaşım sayesinde aynı NEROBAR tasarımı farklı çalışma koşullarında farklı eşik değerleriyle kullanılabilir. Örneğin bir ekipmanın çalışma reçetesine, ürün tipine veya proses durumuna göre eşiklerin değişmesi gerekiyorsa, ilgili eşik bilgileri SCADA veri yapısından sağlanabilir.

GradientMode iki farklı renk davranışı sunar. Segments seçeneğinde renk davranışı segmentler üzerinden ele alınırken Wholebar seçeneği bütün çubuğun renk davranışını birlikte ele alır.

ColorThresholds eşiklerin renklerle ilişkilendirilmesini, DrawThresholds ise eşiklerin görsel olarak çizilmesini kontrol eder.

GlowMode, gösterimin belirli bir ışıma davranışıyla vurgulanmasını sağlar. Kaynak koddaki seçenekler üç seviyelidir:

GlowPause bekleme süresini, GlowSpeed ise ışıma hızını belirler. Varsayılan değerler sırasıyla 5000 ms ve 20'dir.

DisplayValue ile mevcut proses değerinin gösterimi açılıp kapatılabilir. DisplayLabel etkinleştirildiğinde kontrol üzerine açıklayıcı bir etiket yerleştirilebilir. Etiket metni LabelText, genişliği LabelWidth, rengi LabelForeColor ve yazı tipi LabelFont ile düzenlenir.

LabelAlignment için kaynak koddaki seçenekler Sol Üst ve Sağ Alt'tır. LabelFormat ise değer etiketinin biçimlendirilmesi için kullanılır.

Endüstriyel HMI/SCADA sistemlerinde bar grafikleri ve ölçekli doğrusal göstergeler, sayısal proses değerlerini grafiksel olarak sunmak için yaygın bir görselleştirme yaklaşımıdır. Siemens'in güncel WinCC Unified dokümantasyonunda Bar nesnesinin etiketli değer ölçeği, proses değeri göstergesi, eşik değerleri ve bölümlendirilmiş ölçek özellikleri bulunur; Rockwell Automation da bar grafiklerini kontrolörden gelen değeri çubuğu doldurarak göstermeye yönelik grafikler arasında tanımlar.

Bu kullanım alanları, NEROBAR'ın kaynak kodundaki özelliklerin ve endüstriyel bar-grafik kullanımındaki genel yaklaşımın birlikte değerlendirilmesine dayalıdır; belirli bir projede kullanılacak eşik ve renk anlamları proses tasarımına göre belirlenmelidir. Endüstriyel dokümantasyon da bar grafiklerinde proses değeri, minimum/maksimum ölçek ve eşiklerin birlikte kullanılabildiğini göstermektedir.

NEROBAR kaynak kodunda tanımlanan seçenekler aşağıdaki şekilde Türkçeleştirilmiştir. Teknik adlar, kaynak koduyla eşleştirme yapılabilmesi için korunmuştur.

NBRenkDegisimi — Renk Değişimi

NBSegmentSayisi — Segment Sayısı

NBParlamaModu — Işıma Modu

NBEtiketKonum — Etiket Konumu

GNKenarSekli — Kenar Şekli

NEROBAR, özellikle sürekli değişen analog değerlerin tek bir yatay veya dikey alanda hem miktar hem ölçek hem de durum bölgesi ile birlikte gösterilmesinin istendiği ekranlarda kullanılabilir.

• Tank, silo ve hazne seviyelerinde doluluk ve çalışma bölgelerini birlikte göstermek.
• Basınç, sıcaklık ve debi değerlerinde normal/uyarı/yüksek bölgelerini ayırmak.
• Motor veya sürücü yükünü yüzde ölçeği üzerinde göstermek.
• Üretim, hız, güç ve enerji değerlerini sürekli doğrusal gösterimle sunmak.
• Aynı proses ekranında klasik doğrusal gösterge yerine daha güçlü bir doluluk + cetvel görünümü kullanmak.

NEROBAR, klasik progress bar ile cetvelli doğrusal gösterge arasında güçlü bir görsel birleşim sunar. Proses değerini doluluk olarak gösterirken cetvel üzerinden sayısal ölçek sağlar; bir, iki veya üç segment ile çalışma bölgelerini ayırabilir; eşikleri çizebilir ve renklerle ilişkilendirebilir; ayrıca ışıma ve etiket seçenekleriyle kritik bilgileri öne çıkarabilir.

Özellikle normal–uyarı–kritik gibi bölgelerin aynı doğrusal gösterimde hızlı biçimde algılanmasının istendiği SCADA ekranlarında, doğrusal gösterge ailesi içinde ayrı bir kullanım yaklaşımı olarak konumlandırılabilir.
