GLABEL Hakkında

GLABEL

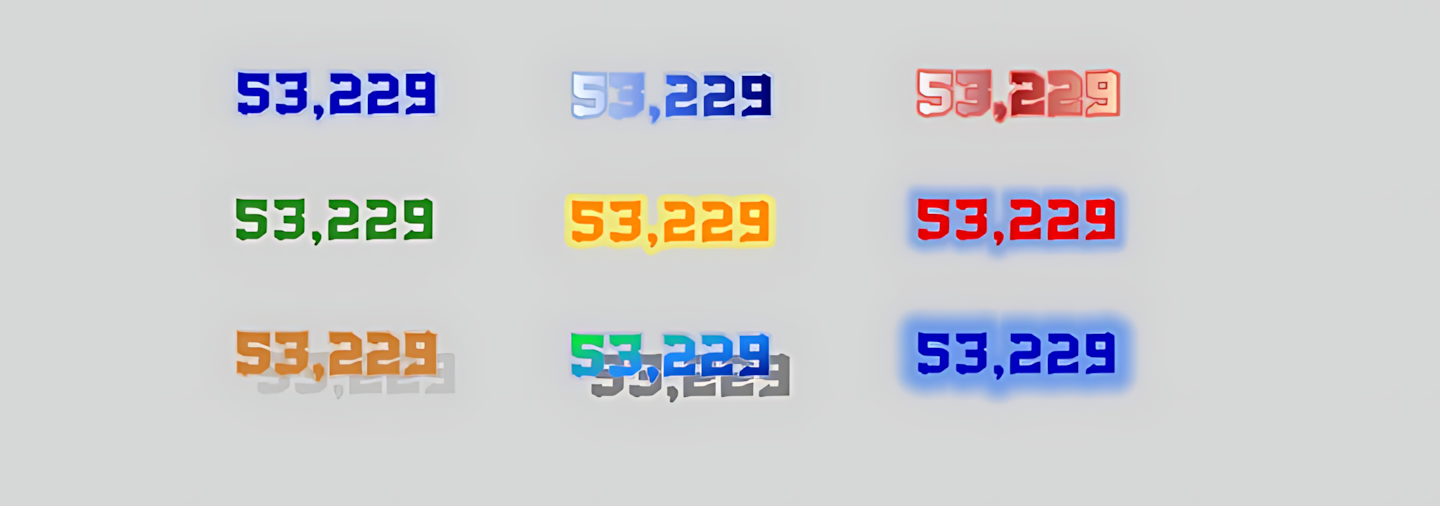

GLOWING LABEL • Canlı Veri • Animasyonlu Metin • Durum Tabanlı Gösterim

GLABEL, adını GLOWING LABEL ifadesinin kısaltılmasından alan, EOS SCADA'nın metin odaklı kullanıcı kontrollerinden biridir. Temel amacı, bir metni veya SCADA'dan gelen bir değeri operatörün dikkatini çekecek, okunabilir ve görsel olarak anlamlı biçimde göstermektir.


Kontrol; başlık, durum mesajı, proses değeri, ekipman durumu, çalışma modu, uyarı metni, kalite bilgisi veya merkezi bilgilendirme gibi içeriklerin ekran üzerinde öne çıkarılmasında kullanılabilir.

GLABEL'in ayırt edici özelliği

Metin + renk + görsel efekt + eşik tabanlı durum bileşenleri aynı kullanıcı kontrolünde birleştirilebilir. Böylece canlı SCADA verisi yalnızca rakam olarak değil, operatöre anlam taşıyan metin ve görsel durum olarak da sunulabilir.

Genel Özellikler

GLABEL kullanıcı kontrolünün temel çalışma ve görünüm özellikleri aşağıdaki tabloda verilmiştir. Varsayılan değerler paylaşılan kaynak kodundan alınmıştır.

Özellik EOS Türkçe Karşılığı Varsayılan Ne işe yarar?
UCType Kontrol Tipi GLABEL Kullanıcı kontrolünün tipini tanımlar.
UpdateInterval Güncelleme Aralığı 1000 ms Kontrolün güncelleme periyodunu belirler.
DecimalPoint Ondalık Hane 0 Sayısal verinin gösterimindeki ondalık hane sayısını belirler.
UCBackColor Kontrol Arka Renk Transparent Kontrolün arka plan rengini belirler.
UCForeColor Kontrol Yazı Rengi MediumBlue Temel yazı rengini belirler.
UCFont Kontrol Yazı Tipi Arial Narrow, 12 pt Metnin yazı tipi ve boyutunu belirler.
AutoFit Otomatik Sığdır false Metnin kontrol alanına otomatik sığdırılmasını belirler.
TextAlign Metin Hizala Middlecenter Metnin kontrol içerisindeki konumunu belirler.
LabelText Etiket Metni TEXT Gösterilecek temel metni belirler.

Metin Dolgusu ve Gradyan

GLABEL metninin görsel karakteri FillType ile belirlenir. Düz dolgu tek renk, gradyan ise tanımlanan renkler ve karışım değerleriyle oluşturulur.

Özellik EOS Türkçe Karşılığı Varsayılan Açıklama
FillType Dolgu Tipi Solid Metin dolgusunun düz veya gradyan olmasını belirler.
FillTypeLinear Dolgu Tipi Doğrusal Horizontal Gradyanın yönünü belirler.
ForeColorBlend1 Renk Karışımı1 AliceBlue Birinci gradyan rengidir.
ForeColorBlend2 Renk Karışımı2 RoyalBlue İkinci gradyan rengidir.
ForeColorBlend3 Renk Karışımı3 Navy Üçüncü gradyan rengidir.
BlendValue1 Karışım Değeri1 0 Birinci rengin gradyan içindeki konumudur.
BlendValue2 Karışım Değeri2 0.5 İkinci rengin gradyan içindeki konumudur.
BlendValue3 Karışım Değeri3 1 Üçüncü rengin gradyan içindeki konumudur.

Gölge, Tüy, Parlama ve Nabız Efektleri

GLABEL'in GLOWING LABEL karakterini oluşturan bölüm budur. Metin; gölge, yumuşak geçiş, parlama ve zaman içinde değişen nabız efektiyle zenginleştirilebilir.

Gölge

ShadowState, ShadowColor ve ShadowOffset gölge kullanımını, rengini ve konumunu belirler.

Tüy

FeatherState ve FeatherSize tüy efektinin kullanımını ve boyutunu belirler.

Parlama

GlowState, GlowSize ve GlowColor metin çevresindeki ışıltıyı belirler.

Özellik EOS Türkçe Karşılığı Varsayılan Ne işe yarar?
ShadowState Gölge Durumu false Gölge efektini etkinleştirir.
ShadowColor Gölge Rengi Gray Gölge rengini belirler.
ShadowOffset Gölge Dengesi 5, 5 Gölgenin yatay/dikey kaymasını belirler.
BorderType Kenarlık Tipi None Metin çevresindeki kenarlıkların kullanılacağı tarafları belirler.
BorderWidth Kenarlık Genişliği 1 Kenarlık kalınlığını belirler.
BorderColor Kenarlık Rengi Black Kenarlık rengini belirler.
FeatherState Tüy Durumu true Tüy efektini etkinleştirir.
FeatherSize Tüy Boyutu 100 Tüy efektinin boyutunu belirler.
GlowState Parlama Durumu true Parlama efektini etkinleştirir.
GlowSize Glow Size 8 Parlama alanının boyutunu belirler.
GlowColor Glow Color CornflowerBlue Parlama rengini belirler.
PulseState Darbe Durumu false Nabız/darbe animasyonunu etkinleştirir.
PulseSpeed Nabız Hızı 25 Nabız efektinin hızını belirler.

Animasyon kullanımında tasarım ilkesi

SCADA ekranlarında animasyonun amacı dekorasyon değil, durumun algılanmasını kolaylaştırmaktır. Çok sayıda GLABEL nesnesinde sürekli parlama veya nabız kullanılması görsel yoğunluğu artırabilir.

Metin Durumu ve Çok Seviyeli Gösterim

GLABEL'in en önemli özelliklerinden biri, SCADA verisinin değerine göre farklı metinlerin ve renklerin kullanılabilmesidir. TextState ile NumberOfLevels birlikte kullanılarak 2, 3 veya 4 seviyeli durum yapısı tanımlanabilir.

0
Varsayılan

DefaultText
DefaultColor

1
1. Seviye

Level1Text
Level1Color

2
2. Seviye

Level2Text
Level2Color

3
3. Seviye

Level3Text
Level3Color

Özellikle 3 seviyeli yapı

3 seviyeli gösterim GLABEL için özellikle dikkat çekici bir kullanım modelidir. Bir proses değerinin üç farklı aralığı üç farklı metinle ifade edilebilir. Örneğin bir ölçüm “NORMAL”, “UYARI” ve “KRİTİK” metinlerine dönüştürülebilir. Her seviyeye farklı renk verilerek metin aynı zamanda görsel durum kodlaması yapar.

Özellik EOS Türkçe Karşılığı Varsayılan Açıklama
TextState Metin Durumu false Değere bağlı durum metni kullanımını etkinleştirir.
NumberOfLevels Düzey Sayısı Twolevels 2, 3 veya 4 seviyeli metin durum yapısını seçer.
DefaultText Varsayılan Metin "" Varsayılan metni belirler.
Level1Text 1.Seviye Metin "" 1. seviye metnini belirler.
Level2Text 2.Seviye Metin "" 2. seviye metnini belirler.
Level3Text 3.Seviye Metin "" 3. seviye metnini belirler.
Level1Threshold 1.Seviye Eşik 50 1. seviye eşik değeridir.
Level2Threshold 2.Seviye Eşik 75 2. seviye eşik değeridir.
Level3Threshold 3.Seviye Eşik 100 3. seviye eşik değeridir.
DefaultColor Varsayılan Renk DarkGray Varsayılan metin rengini belirler.
Level1Color 1.Seviye Renk Lime 1. seviye metin rengini belirler.
Level2Color 2.Seviye Renk Yellow 2. seviye metin rengini belirler.
Level3Color 3.Seviye Renk Red 3. seviye metin rengini belirler.

3 seviyeli örnek

Durum Metin Renk
Normal NORMAL Lime
Uyarı UYARI Yellow
Kritik KRİTİK Red

Bu örnek, verilen eşik ve renk özelliklerinin SCADA ekranında nasıl kullanılabileceğini açıklar; paylaşılan kaynak kodu eşik karşılaştırma algoritmasını göstermemektedir.

Seçenekler Kümeleri

Kaynak kodunda kullanılan seçim kümeleri aşağıda Türkçe karşılıklarıyla verilmiştir.

TextAlign — Metin Hizala

Seçenekler Kümesi Türkçe
Topleft Üst Sol
Topcenter Üst Orta
Topright Üst Sağ
Middleleft Merkez Sol
Middlecenter Merkez Orta
Middleright Merkez Sağ
Bottomleft Alt Sol
Bottomcenter Alt Orta
Bottomright Alt Sağ

FillType — Dolgu Tipi

Seçenekler Kümesi Türkçe
Solid Düz
GradientLinear Gradyan

FillTypeLinear — Dolgu Tipi Doğrusal

Seçenekler Kümesi Türkçe
Horizontal Yatay
Vertical Dikey
Forwarddiagonal İleri Çapraz
Backwarddiagonal Geri Çapraz

BorderType — Kenarlık Tipi

Seçenekler Kümesi Türkçe
None Hiçbiri
All Hepsi
Bottom Alt
Top Üst
Left Sol
Right Sağ
Topbottom Üst Alt
Topleft Üst Sol
Topright Üst Sağ
Topleftright Üst Sol Sağ
Topbottomright Üst Alt Sağ
Topbottomleft Üst Alt Sol
Bottomleft Alt Sol
Bottomright Alt Sağ
Bottomleftright Alt Sol Sağ
Leftright Sol Sağ

NumberOfLevels — Düzey Sayısı

Seçenekler Kümesi Türkçe
Twolevels 2 Seviyeli
Threelevels 3 Seviyeli
Fourlevels 4 Seviyeli

SCADA Ekranlarında Kullanım Alanları

GLABEL, metnin bir proses durumunu veya canlı veriyi hızlı biçimde anlatması gereken ekranlarda kullanılabilir.

Proses Değerleri

Basınç, sıcaklık, seviye, debi, güç gibi verileri metinle birlikte göstermek.

Ekipman Durumu

Çalışıyor, Durdu, Beklemede, Arıza gibi durumları görünür kılmak.

Uyarı Mesajları

Eşik tabanlı metin ve renklerle operatörün dikkatini belirli bir duruma çekmek.

Çalışma Modu

OTOMATİK, MANUEL, UZAK, YEREL gibi işletme modlarını sunmak.

Merkezi Bilgilendirme

Önemli işletme mesajlarını görsel olarak öne çıkarmak.

Durum Başlıkları

Ünite, sistem veya alt proses başlıklarını görsel efektlerle belirginleştirmek.

SCADA Verisinin Metne Dönüştürülmesi

GLABEL'in güçlü kullanım modeli, canlı SCADA verisinin bir metin durumuna bağlanmasıdır. Böylece operatör yalnızca “75” gibi bir sayı yerine, değerin işletme açısından ne ifade ettiğini doğrudan okuyabilir.

SCADA Veri Noktası
Canlı proses değeri
→
Eşik / Seviye
2 • 3 • 4 seviyeli yapı
→
GLABEL
Metin + Renk + Efekt

Sonuç

PARLAYAN ETİKET (GLABEL), EOS SCADA ekranlarında metinleri sıradan bir yazı nesnesinden ileri taşıyan; görsel efektleri ve durum tabanlı metin gösterimini bir araya getiren bir kullanıcı kontrolüdür.

Özellikle 2, 3 ve 4 seviyeli metin yapısı, canlı SCADA değerlerinin operatör açısından anlamlı kelimelere dönüştürülmesini sağlar. 3 seviyeli kullanım normal, uyarı ve kritik gibi üç farklı işletme durumunun tek bir metin nesnesi üzerinden gösterilmesi için güçlü bir yapı sunar.

Özet: GLABEL = Metin + Canlı Veri + Seviye + Renk + Gradyan + Parlama + Nabız.
