ETİKET

ETİKET, SCADA ekranlarının en sık ihtiyaç duyduğu temel bilgi sunum biçimlerinden birini tek bir kullanıcı kontrolü içerisinde çözer. Bir proses değişkeninin yalnızca sayısal değerini göstermek yerine, bu değeri tanımlayan başlığı ve mühendislik birimini de aynı görsel blokta sunar.

Kontrolün en önemli özelliği, VERİ alanının bir SCADA verisine bağlanabilmesidir. Bağlantı sağlandığında veri değiştikçe kontrol üzerindeki değer de güncellenir. Bu yapı, operatörün bir proses değerini ayrıca yorumlamasına gerek kalmadan “hangi değer, kaç ve hangi birimde?” sorularını aynı noktada cevaplamasını sağlar.

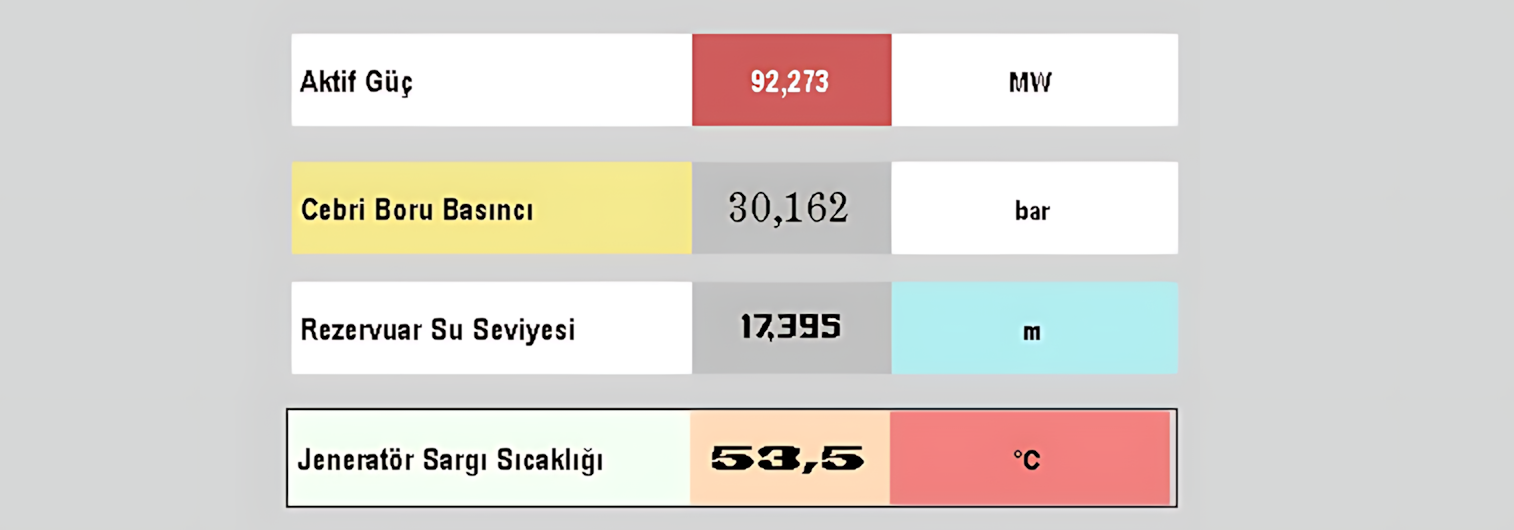

ETİKET kontrolü üç ana görüntüleme alanının birlikte yapılandırılmasına dayanır. Her alanın görünürlüğü, metni, genişliği, rengi, yazı tipi ve metin hizalaması bağımsız olarak düzenlenebilir.

ETİKET kontrolünün temel çalışma ve görünüm ayarları aşağıdaki tabloda verilmiştir. Bu özellikler kontrolün tipini, güncelleme aralığını, ondalık gösterimini ve genel görünümünü belirler.

Başlık, veri ve birim alanlarının her biri ayrı görünürlük ve yerleşim seçeneklerine sahiptir. Bu sayede aynı kullanıcı kontrolü, küçük bir durum etiketi ile ayrıntılı bir proses bilgi bloğu arasında farklı tasarımlara dönüştürülebilir.

VERİ alanı ETİKET kontrolünün merkezindeki canlı bilgi alanıdır. SCADA ekranında izlenen proses değişkeni bu alana bağlanarak güncel değer operatöre sürekli olarak gösterilebilir.

BAŞLIK alanı, gösterilen canlı verinin anlamını kullanıcıya açıklar. Başlık ile veri arasında doğrudan görsel ilişki kurulması, özellikle çok sayıda proses değerinin aynı ekranda izlendiği SCADA sayfalarında bilgi okuma hızını artırır.

BİRİM alanı, canlı değerin hangi mühendislik biriminde ifade edildiğini gösterir. Birimin veriyle birlikte sunulması, sayısal değerin fiziksel anlamının operatör tarafından doğrudan anlaşılmasını sağlar.

BAŞLIK, VERİ ve BİRİM alanlarının metin hizalaması GNKonum Seçenekler Kümesi kullanılarak yapılandırılır. Aynı hizalama seçeneklerinin üç alanda da bulunması, farklı tasarım düzenlerinin oluşturulmasını sağlar.

ETİKET kontrolü, bilgi bloğunun görsel olarak diğer ekran nesnelerinden ayrılması için kenarlık gösterimini destekler. Kenarlık görünürlüğü, kalınlığı ve rengi ayrı özelliklerle yapılandırılabilir.

LABEL_STATE_COLLECTION, ETİKET kontrolünün farklı veri değerleri veya değer aralıkları için görünüm özelliklerini değiştirmesine yönelik durum tanımlarını içerir. Böylece aynı bilgi bloğu, proses değerinin bulunduğu seviyeye göre farklı bir görsel anlam taşıyabilir.

ETİKET kontrolünde canlı olarak izlenen değerin yalnızca anlık durumunu göstermekle kalmayıp, yakın geçmişteki değişimini incelemek için Hızlı Grafik özelliği de kullanılabilir.

FastGraphTimeInterval özelliği, Hızlı Grafik üzerinde incelenecek geçmiş veri kapsamını belirler. Seçenekler, kısa süreli değişimlerden günlük eğilimlere kadar farklı inceleme aralıkları sunar.

ETİKET, kompakt yapısı sayesinde SCADA ekranlarında çok sayıda proses değerinin düzenli bir bilgi mimarisi içerisinde gösterilmesine uygundur. Özellikle operatörün bir değeri hızlıca tanıması gereken ekranlarda başlık, canlı değer ve birimin aynı blokta bulunması önemli bir görsel avantaj sağlar.

ETİKET kontrolünün gücü yalnızca tek bir değeri göstermekten değil, çok sayıda bilgi bloğunun aynı tasarım dili içerisinde düzenlenebilmesinden gelir. Başlıkların aynı hizada, canlı değerlerin daha belirgin yazı tipiyle ve birimlerin tutarlı biçimde sunulması operatörün ekranı daha hızlı taramasına yardımcı olur.

ETİKET, EOS SCADA ekranlarında canlı proses verilerini sade ve güçlü bir bilgi bloğu halinde sunan temel fakat son derece esnek bir kullanıcı kontrolüdür. BAŞLIK + VERİ + BİRİM yapısı, operatörün ölçümün ne olduğunu, güncel değerini ve mühendislik birimini tek bakışta anlamasını sağlar.

Başlık, değer ve birim alanlarının ayrı ayrı biçimlendirilebilmesi; veri değerlerine göre LABEL_STATE_COLLECTION üzerinden görünüm değişikliklerinin tanımlanabilmesi ve Hızlı Grafik ile geçmiş değer değişiminin incelenebilmesi, ETİKET'i farklı SCADA ekran düzenlerine uyarlanabilen kapsamlı bir bilgi gösterim kontrolüne dönüştürür.
