Temel Yay
Gösterge kadranının ana geometrisini oluşturur. Renk, başlangıç, tarama, yarıçap ve genişlik ile yapılandırılır.

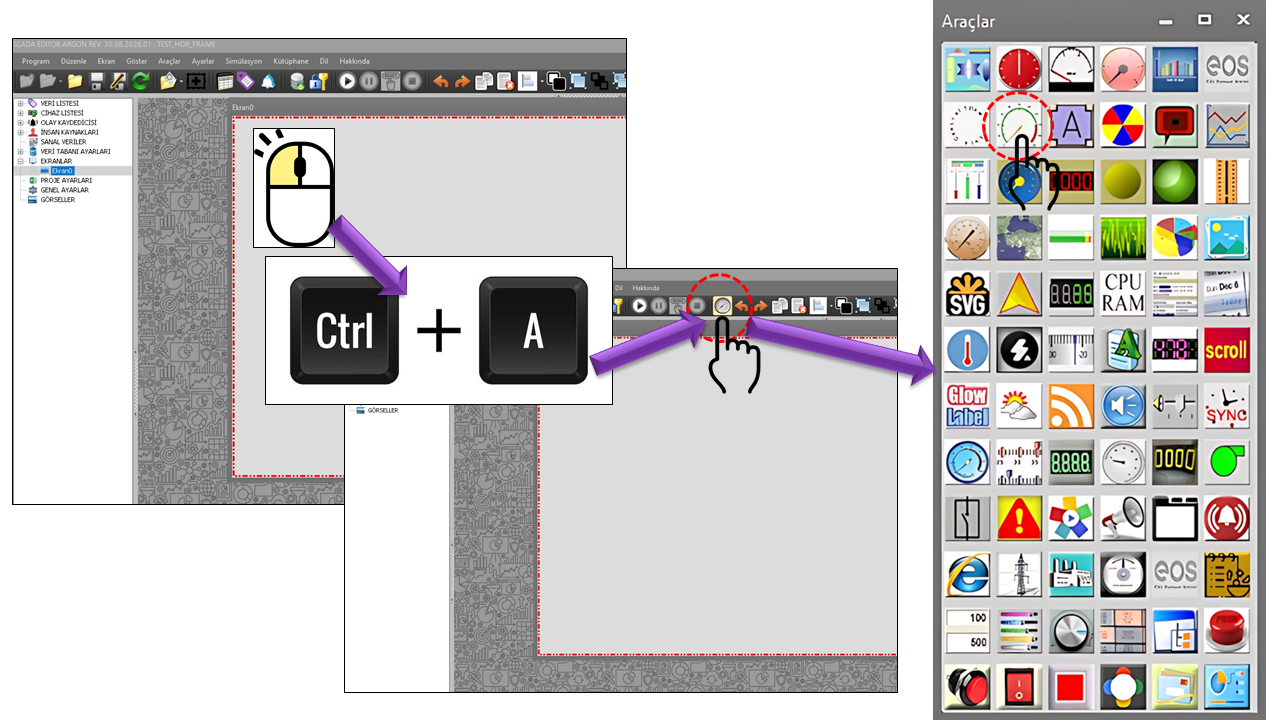

DAİRESEL GÖSTERGE, bir sayısal değeri yalnızca rakam olarak göstermek yerine, değerin belirlenmiş minimum ve maksimum aralığındaki konumunu bir kadran ve iğne üzerinden görsel olarak sunar. Bu yaklaşım, operatörün değerin normal çalışma aralığındaki konumunu hızlı biçimde algılamasına yardımcı olur.
EOS SCADA içerisindeki kontrolün kaynak yapısı incelendiğinde gösterge yalnızca bir iğneden oluşmaz. Temel Yay, İğne, Ölçek Çizgileri, Ölçek Numaraları, Bölge Koleksiyonu ve Etiket Koleksiyonu ayrı yapılandırılabilir bileşenler olarak ele alınmaktadır.
Temel fikir: DAİRESEL GÖSTERGE, analog bir proses değişkenini “değer + ölçek + iğne + görsel bölge” bileşimiyle tek bakışta okunabilir hale getirir. Bu nedenle özellikle operatörün hızlı durum değerlendirmesi yaptığı SCADA/HMI ekranlarında güçlü bir görsel araçtır.
Gösterge kadranının ana geometrisini oluşturur. Renk, başlangıç, tarama, yarıçap ve genişlik ile yapılandırılır.
Güncel değeri kadran üzerinde gösteren hareketli öğedir. Renk, tip, genişlik ve yarıçap özellikleriyle biçimlendirilir.
Ara, küçük ve ana ölçek çizgileri ile ölçek numaraları değerin kadran üzerindeki karşılığının okunmasını sağlar.
Belirli değer aralıklarını farklı renklerle vurgulamak için CIRCULAR_REGION_COLLECTION yapısı kullanılabilir.
Proses adı, fiziksel büyüklük, birim veya açıklama gibi metinler LABEL_COLLECTION ile gösterilebilir.
Arka plan görüntüsü ile özel bir gösterge tasarımının görsel altyapısı oluşturulabilir.
Aşağıdaki tablo, doğrudan verilen kaynak koddaki genel özellikleri ve varsayılan değerleri göstermektedir. Türkçe karşılıklar EOS SCADA terminoloji sözlüğündeki karşılıklar esas alınarak verilmiştir.
| Özellik | EOS Türkçe Karşılığı | Varsayılan | Açıklama |
|---|---|---|---|
UCType |
Kontrol Tipi | DAIRESEL_GOSTERGE |
Kontrolün EOS SCADA kullanıcı kontrolü tipini tanımlar. |
UpdateInterval |
Güncelleme Aralığı | 1000 ms |
Kontrolün veri/gösterim güncelleme aralığıdır. |
DecimalPoint |
Ondalık Hane | 0 |
Sayısal değer gösteriminde kullanılan ondalık hane ayarıdır. |
UCBackColor |
Kontrol Arka Renk | Transparent |
Kontrolün arka plan rengini belirler. |
UCForeColor |
Kontrol Yazı Rengi | White |
Kontrolün genel ön plan/yazı rengini belirler. |
UCFont |
Kontrol Yazı Tipi | Microsoft Sans Serif, 8.25 pt, Bold |
Kontrolün temel yazı tipini belirler. |
BorderStyle |
Kenarlık Stili | None |
Kontrol çerçevesinin kullanılma biçimini belirler. |
Kaynak kodda tanımlanan GNCerceveTuru seçenekleri:
Temel Yay, dairesel göstergenin üzerinde ölçek ve iğnenin çalıştığı ana kadran geometrisini oluşturur. Başlangıç açısı, tarama miktarı, yarıçap ve genişlik birlikte değiştirilerek farklı kadran biçimleri elde edilebilir.
| Özellik | Türkçe Karşılığı | Varsayılan | Kullanım |
|---|---|---|---|
BaseArcColor |
Temel Yay Rengi | Gray |
Kadranın temel yay rengini belirler. |
BaseArcStart |
Temel Yay Başlangıcı | 270° |
Temel yayın başlangıç açısını belirler. |
BaseArcSweep |
Taban Yay Taraması | 90° |
Temel yayın açısal tarama miktarını belirler. |
BaseArcRadius |
Taban Yay Yarıçapı | 80 |
Temel yayın yarıçapını belirler. |
BaseArcWidth |
Taban Yay Genişliği | 2 |
Temel yay çizgisinin kalınlığını belirler. |
Center |
Merkez | Point(15, 100) |
Gösterge geometrisinin merkez konumunu belirler. |
Geometrik esneklik: Temel yayın başlangıç ve tarama değerleri, gösterge geometrisinin hangi bölümünün kullanılacağını belirlemede temel rol oynar. Bu yapı sayesinde aynı kullanıcı kontrolü tam daire, yarım daire veya çeyrek daire gibi farklı ekran tasarımlarına uyarlanabilir.
İğne, analog değerin kadran üzerindeki görsel karşılığıdır. Verilen kaynak kodda iki iğne rengi, iğne tipi, genişliği ve yarıçapı yapılandırılabilir durumdadır.
| Özellik | Türkçe Karşılığı | Varsayılan | Açıklama |
|---|---|---|---|
MinValue |
Minimum Değer | 0 |
Gösterge ölçeğinin alt değerini belirler. |
MaxValue |
Maksimum Değer | 100 |
Gösterge ölçeğinin üst değerini belirler. |
NeedleColor1 |
İğne Rengi 1 | Gray |
DGRenkTuru enumu ile belirlenen birinci iğne rengidir. |
NeedleColor2 |
İğne Rengi 2 | DimGray |
İğnenin ikinci renk bileşenini belirler. |
NeedleType |
İğne Tipi | Advance |
DGIgneTuru enumu ile kullanılacak iğne biçimini belirler. |
NeedleWidth |
İğne Genişliği | 2 |
İğne kalınlığını belirler. |
NeedleRadius |
İğne Yarıçapı | 80 |
İğnenin merkezden uzanımını belirler. |
Örnek görüntü: Eklenen görselde iğne, ölçeğin alt bölümüne yakın bir değeri işaret etmektedir. Kadrandaki ana numaralar 45–55 aralığında görünmekte, daha sık küçük tikler ise ara değerlerin okunmasını sağlamaktadır.
Dairesel göstergenin okunabilirliğinin temelini ölçek oluşturur. Kontrol içerisinde farklı yoğunlukta üç çizgi seviyesi bulunmaktadır: ara ölçek, küçük ölçek ve ana ölçek. Buna ek olarak ölçek numaralarının yarıçapı, başlangıcı, adımı ve döndürme açısı belirlenebilir.
| Özellik | Türkçe Karşılığı | Varsayılan | Kullanım |
|---|---|---|---|
ScaleLinesInterColor |
Çizgileri Ölçekle Renkler Arası | Black |
Ara ölçek çizgilerinin rengini belirler. |
ScaleLinesInterWidth |
Ölçek Çizgileri Ara Genişlik | 1 |
Ara ölçek çizgilerinin genişliğini belirler. |
ScaleLinesInterInnerRadius |
Ölçek Çizgileri Inter İç Yarıçap | 73 |
Ara çizgilerin iç yarıçapını belirler. |
ScaleLinesInterOuterRadius |
Ölçek Çizgileri Inter Dış Yarıçap | 80 |
Ara çizgilerin dış yarıçapını belirler. |
ScaleLinesMinorColor |
Küçük Ölçek Çizgileri Renk | Gray |
Küçük ölçek çizgilerinin rengini belirler. |
ScaleLinesMinorTicks |
Küçük Ölçek Çizgileri Tikler | 9 |
Ana aralıklar arasındaki küçük tik sayısını belirler. |
ScaleLinesMinorWidth |
Küçük Ölçek Çizgileri Genişliği | 1 |
Küçük ölçek çizgilerinin genişliğini belirler. |
ScaleLinesMinorInnerRadius |
Küçük Ölçek Çizgileri İç Yarıçap | 75 |
Küçük çizgilerin iç yarıçapını belirler. |
ScaleLinesMinorOuterRadius |
Küçük Ölçek Çizgileri Dış Yarıçap | 80 |
Küçük çizgilerin dış yarıçapını belirler. |
ScaleLinesMajorColor |
Ana Ölçek Çizgileri Renk | Black |
Ana ölçek çizgilerinin rengini belirler. |
ScaleLinesMajorStepValue |
Ana Ölçek Çizgileri Adım Değeri | 25 |
Ana ölçek çizgileri arasındaki değer adımını belirler. |
ScaleLinesMajorWidth |
Ana Ölçek Çizgileri Genişliği | 2 |
Ana ölçek çizgilerinin genişliğini belirler. |
ScaleLinesMajorInnerRadius |
Ana Ölçek Çizgileri İç Yarıçap | 70 |
Ana çizgilerin iç yarıçapını belirler. |
ScaleLinesMajorOuterRadius |
Ana Ölçek Çizgileri Dış Yarıçap | 80 |
Ana çizgilerin dış yarıçapını belirler. |
| Özellik | Türkçe Karşılığı | Varsayılan | Kullanım |
|---|---|---|---|
ScaleNumbersColor |
Ölçek Numaraları Renk | Black |
Ölçek numaralarının rengini belirler. |
ScaleNumbersRadius |
Ölçek Numaraları Yarıçap | 95 |
Numaraların merkezden uzaklığını belirler. |
ScaleNumbersStartScaleLine |
Ölçek Numaraları Ölçek Satırını Başlat | 1 |
Numaralandırmanın başlayacağı ölçek çizgisini belirler. |
ScaleNumbersStepScaleLines |
Ölçek Numaraları Adım Ölçek Çizgileri | 1 |
Numaralar arasındaki ölçek çizgisi adımını belirler. |
ScaleNumbersRotation |
Ölçek Numaraları Döndürme | 0° |
Ölçek numaralarının döndürme açısını belirler. |
RegionCollection, dairesel ölçeğin belirli değer aralıklarını renklerle vurgulamak için kullanılan koleksiyondur. Bu yapı; normal, uyarı, kritik veya başka işletme bölgelerinin görsel olarak ayrılmasına uygun bir temel sağlar.
| Özellik | Türkçe Karşılığı | Varsayılan | Açıklama |
|---|---|---|---|
RegionCollection |
Bölge Koleksiyonu | CIRCULAR_REGION_COLLECTION[] |
Dairesel bölge tanımlarının koleksiyonudur. |
RegionColor |
Bölge Rengi | LimeGreen |
Bölgenin görsel rengini belirler. |
RegionMin |
Bölge Minimum | 0 |
Bölgenin başlangıç değerini belirler. |
RegionMax |
Bölge Maksimum | 20 |
Bölgenin bitiş değerini belirler. |
InnerWidth |
İç Genişlik | 75 |
Renk bölgesinin iç sınırını/yarıçapını belirler. |
OuterWidth |
Dış Genişlik | 80 |
Renk bölgesinin dış sınırını/yarıçapını belirler. |
Örneğin bir basınç göstergesinde belirli bir aralık normal çalışma bölgesi, daha yüksek bir aralık uyarı bölgesi olarak farklı renklerle işaretlenebilir. Buradaki örnek yapı yalnızca görsel tasarım yaklaşımını açıklamak içindir; verilen kaynak kodda belirli bir işletme bölgesi standardı tanımlanmamıştır.
LabelCollection, göstergenin üzerine sabit açıklama veya proses bilgisi yerleştirmek için kullanılan etikettir. Birden fazla etiket tanımlanarak tek göstergede başlık, birim veya açıklayıcı metinler oluşturulabilir.
| Özellik | Türkçe Karşılığı | Varsayılan | Kullanım |
|---|---|---|---|
LabelCollection |
Etiket Koleksiyonu | LABEL_COLLECTION[] |
Gösterge üzerinde kullanılacak etiketlerin koleksiyonudur. |
LabelColor |
Etiket Rengi | Black |
Etiket metninin rengini belirler. |
LabelPosition |
Etiket Konumu | Point(0, 0) |
Etiketin kontrol içindeki konumunu belirler. |
LabelText |
Etiket Metni | "" |
Gösterilecek sabit metni belirler. |
LabelFont |
Etiket Yazı Tipi | Arial Narrow, 10 pt, Regular |
Etiket metninin yazı tipi ve boyutunu belirler. |
Dairesel göstergeler, özellikle bir analog değerin minimum-maksimum aralık içindeki konumunun hızlı algılanmasının önemli olduğu HMI/SCADA ekranlarında kullanılır. Siemens WinCC belgelerinde Gauge nesnesi, sayısal değerlerin analog gösterge biçiminde sunulması için açıklanmakta; örnek kullanım olarak kazan basıncının normal aralıkta olup olmadığının tek bakışta anlaşılması verilmektedir.
Rockwell Automation belgelerinde gauge nesnesi, bir iğne ve değer aralığı içeren geleneksel ölçü aleti/kadran biçiminde tanımlanır. Ayrıca eşiklerin kullanılmasıyla farklı değer bölgelerinin renklerle vurgulanabileceği ve göstergenin proses değerini çalışma zamanında iğnenin konumuyla yansıttığı açıklanır.
Kazan, pompa, kompresör, proses hattı ve benzeri ekipmanların basınç değerlerinin analog kadran üzerinde izlenmesi.
Kazan, fırın, türbin yardımcı sistemleri, motor ve proses ekipmanlarının sıcaklık değerlerinin hızlı değerlendirilmesi.
Su, buhar, gaz veya başka proses akışkanlarının debisinin belirlenmiş aralıkla birlikte gösterilmesi.
Tank, rezervuar veya benzeri ekipmanların analog seviye değerinin kadran biçiminde gösterilmesi.
Aktif güç, yük oranı veya benzeri analog elektriksel büyüklüklerin minimum-maksimum aralıkla birlikte sunulması.
Motor, pompa, fan ve döner makinelerde devir veya hız değerlerinin analog gösterge mantığıyla izlenmesi.

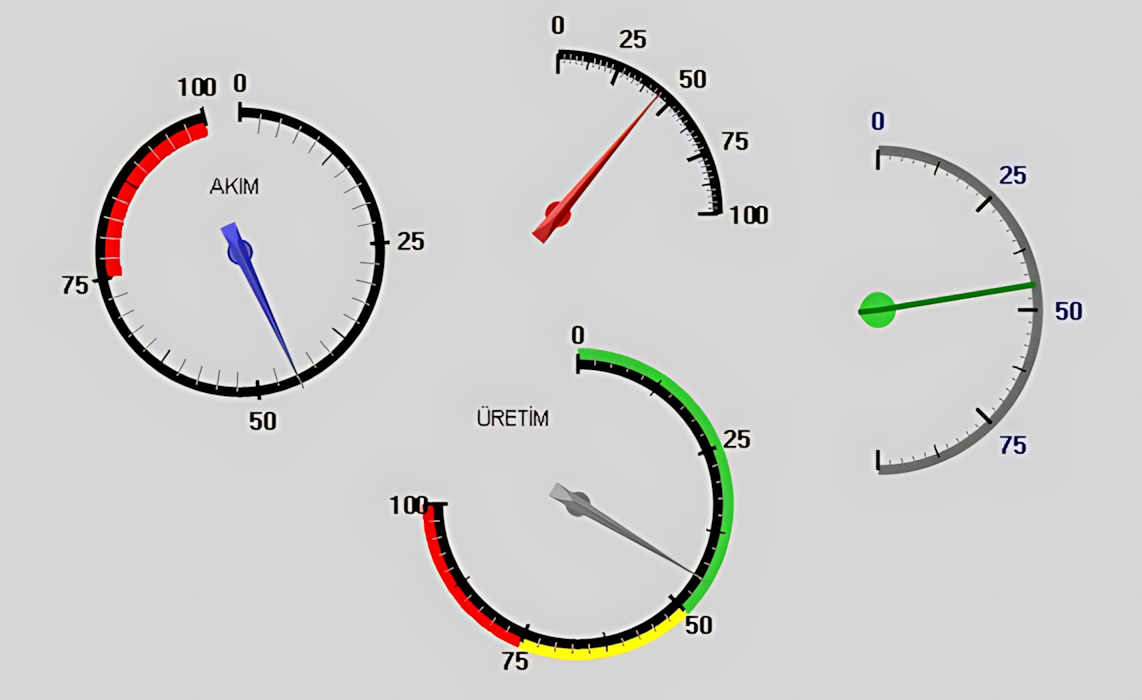

DAİRESEL GÖSTERGE'nin en güçlü yönlerinden biri, aynı kontrol mimarisinin farklı ekran geometrilerine uyarlanabilmesidir. Temel yay ve ölçek geometrisi kullanılarak aşağıdaki tasarım yaklaşımları uygulanabilir:
| Tasarım | Görsel yaklaşım | Tipik kullanım |
|---|---|---|
| Tam Daire | 360° çevresel gösterim | Motor devri, basınç, sıcaklık, güç ve genel analog ölçümler. |
| Yarım Daire | Üst veya alt yarım kadran | Geniş SCADA ekranlarında kompakt analog gösterge grupları. |
| Çeyrek Daire | 90° civarında kompakt kadran | Köşe göstergeleri, mimik ekranlarda dar alanlı analog ölçümler. |
| Özel Açılı Kadran | Belirli bir başlangıç ve tarama açısı | Özel proses mimikleri ve ekipman yüzleri. |
Bu yaklaşım endüstriyel HMI yazılımlarındaki genel gauge tasarım mantığıyla uyumludur. Rockwell FactoryTalk Optix dokümantasyonu Circular Gauge nesnesini minimum ve maksimum değer arasında bir analog değişkeni göstermek için tanımlar; ayrıca belirli değer aralıklarının farklı renklerle gösterilmesi için uyarı bölgelerini destekler.
DAİRESEL GÖSTERGE kullanıcı kontrolünde boyutların mouse ile büyütülmesi mümkün değildir. Bu nedenle kontrol SCADA ekranına yerleştirilmeden önce kullanılacağı ekran için gerekli tam boyutun belirlenmesi gerekir.
Özellikle dairesel geometri kullanıldığı için genişlik ve yükseklik değişikliklerinin ölçek, numara, iğne ve etiketlerin birbirleriyle olan geometrik ilişkisini doğrudan etkileyebileceği dikkate alınmalıdır.
DGRenkTuru
NeedleColor1 özelliğinin renk seçimi, kaynak kodda
DGRenkTuru enumu üzerinden yapılmaktadır. Bu enum
içerisinde yedi renk seçeneği tanımlanmıştır:
| Enum değeri | Türkçe karşılığı | Kullanım |
|---|---|---|
Blue |
Mavi | İğne Rengi 1 için mavi renk seçimi. |
Gray |
Gri | İğne Rengi 1 için gri renk seçimi. |
Green |
Yeşil | İğne Rengi 1 için yeşil renk seçimi. |
Magenta |
Eflatun | İğne Rengi 1 için eflatun renk seçimi. |
Red |
Kırmızı | İğne Rengi 1 için kırmızı renk seçimi. |
Violet |
Menekşe | İğne Rengi 1 için menekşe renk seçimi. |
Yellow |
Sarı | İğne Rengi 1 için sarı renk seçimi. |
DGIgneTuru
NeedleType özelliği, kaynak kodda DGIgneTuru
enumu ile iki farklı iğne tipi sunmaktadır:
| Enum değeri | Türkçe karşılığı | Tanım |
|---|---|---|
Advance |
Gelişmiş | Kaynak kodda varsayılan olarak seçilen gelişmiş iğne tipidir. |
Simple |
Basit | Daha basit iğne görünümü için tanımlanan iğne tipidir. |
DAİRESEL GÖSTERGE, EOS SCADA'nın analog proses değerlerini operatörün hızlı biçimde algılayabileceği geleneksel ölçü aleti biçimine dönüştüren güçlü bir kullanıcı kontrolüdür.
Kontrolün asıl gücü yalnızca iğnenin hareket etmesinde değil; kadran geometrisi, ölçek çizgileri, numaralar, iğne, renk bölgeleri, etiketler ve arka plan gibi öğelerin bağımsız olarak yapılandırılabilmesindedir. Bu yapı sayesinde tek bir kullanıcı kontrolü, farklı proses değişkenleri ve farklı SCADA ekran tasarımları için yeniden kullanılabilir.
Özellikle basınç, sıcaklık, debi, seviye, güç, yük, devir ve benzeri analog değerlerde, operatörün bir değerin yalnızca sayısal büyüklüğünü değil, ölçek içerisindeki konumunu de hızlı şekilde görmesi gereken durumlarda dairesel gösterge etkili bir görsel çözüm sunar.
EOS SCADA tasarım ilkesi: DAİRESEL GÖSTERGE'yi ekrana yerleştirmeden önce hedef ekran boyutunu belirleyin; ardından kadran, ölçek, iğne ve etiket geometrisini bu sabit boyuta göre yapılandırın. Mouse ile yeniden boyutlandırılamadığı için son Runtime görünümü tasarım aşamasında doğrulanmalıdır.
