AQUA_GOSTERGE

Endüstriyel ölçüm ve otomasyon sistemlerinde analog gösterge yapıları; proses değerlerinin izlenmesi gereken birçok uygulamada kullanılabilir. Üretici dokümantasyonlarında basınç, debi, sıcaklık ve seviye başta olmak üzere farklı değişkenler için göstergeler ve proses ölçüm cihazları tanımlanmaktadır.

AQUA_GOSTERGE'nin temel çalışma ve görünüm özellikleri bu grupta yer alır. Güncelleme aralığı, ondalık hane, arka plan ve yazı tipi gibi ayarlar kontrolün genel davranışını belirler.

Limitler, analog değerin göstergede hangi aralıkta ölçekleneceğini belirler. Verilen varsayılan yapı 0–100 aralığıdır.

Cetvel ayarları, kadranın ana bölümlerinin ve her ana bölüm arasındaki alt bölümlerin sayısını belirler. Bu değerler kadranın okunabilirliğini doğrudan etkiler.

Gösterge ayarları, AQUA_GOSTERGE'nin kadran görünümünü ve değer bilgisinin nasıl sunulacağını belirleyen temel özellikleri içerir.

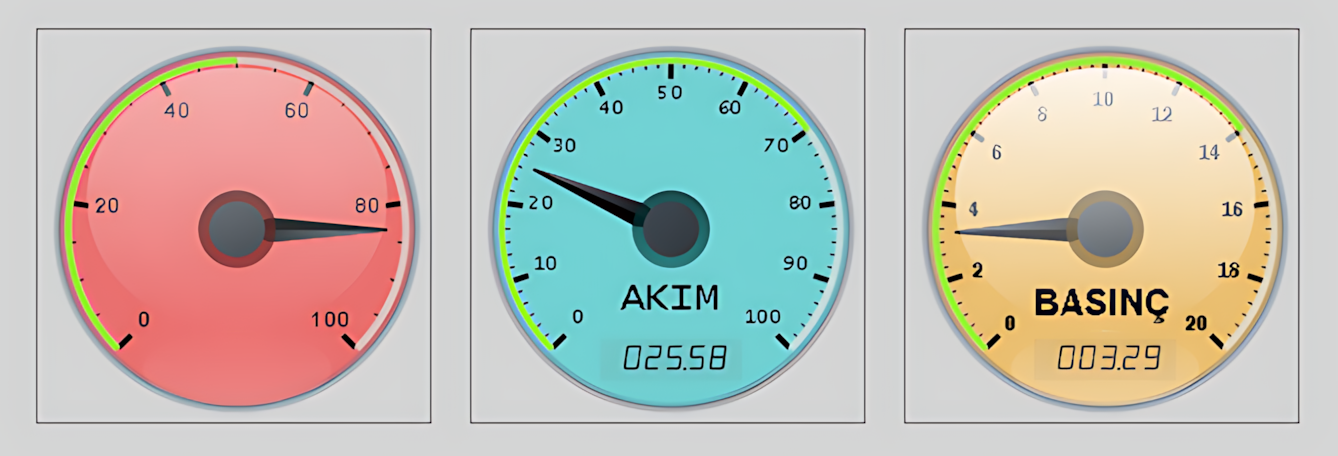

Verilen görüntü incelendiğinde kontrolün temel görsel yapısı aşağıdaki bileşenlerden oluşmaktadır:

AQUA_GOSTERGE'nin ayar yapısında RecommendedValue ve ThresholdPercent özellikleri bulunması, göstergenin yalnızca ham değeri göstermek yerine bir referans veya eşik kavramıyla birlikte kullanılmasına olanak sağlayacak şekilde tasarlandığını gösterir.

MinValue          = 0
MaxValue          = 100

RecommendedValue  = 70
ThresholdPercent  = 50

ShowDigitalValue  = true

Glossiness özelliği, kontrolün görsel tasarımındaki parlaklık etkisini ayarlamak için kullanılır. Verilen varsayılan değer 70'tir.

Analog kadran hızlı görsel algı sağlarken, ShowDigitalValue özelliği etkinleştirildiğinde aynı proses değerinin sayısal karşılığı da gösterilebilir. Bu iki yaklaşım birlikte kullanıldığında operatör hem değerin ölçek üzerindeki konumunu hem de kesin sayısal değerini görebilir.

ShowDigitalValue = true
DecimalPoint     = 1

Endüstriyel HMI sistemlerinde gauge bileşenlerinin proses değerini işaretçiyle göstermesi ve ayrıca sayısal değer sunması yaygın bir tasarım yaklaşımıdır. Siemens HMI Gauge dokümantasyonu analog ölçüm değerinin gösterilmesini ve ölçüm alanlarının görsel olarak işaretlenmesini açıklamaktadır. citeturn1search36turn1search2

MinValue          = 0
MaxValue          = 500
NoOfDivisions     = 5
NoOfSubDivisions  = 3
ShowDigitalValue  = true

MinValue          = 0
MaxValue          = 100
RecommendedValue  = 70
ThresholdPercent  = 50
DialText          = "%"

MinValue          = 0
MaxValue          = 200
NoOfDivisions     = 5
NoOfSubDivisions  = 3
DialText          = "°C"
ShowDigitalValue  = true

MinValue          = 0
MaxValue          = 10
RecommendedValue  = 7
DialText          = "bar"
ShowDigitalValue  = true

Bu örneklerde kullanılan mühendislik aralıkları yalnızca sayfanın yapılandırma mantığını göstermek amacıyla verilmiştir; gerçek sınırlar saha enstrümanının ölçüm aralığı, proses tasarımı ve işletme limitleri esas alınarak belirlenmelidir.

AQUA_GOSTERGE gibi analog göstergeler, özellikle proses ekranlarında önemli analog değerleri hızlı taranabilir hale getirmek için kullanılabilir. Bununla birlikte gösterge sayısının gereksiz biçimde artırılması ekranı görsel olarak yoğunlaştırabilir.

Modern HMI tasarım yaklaşımlarında analog değerlerin yalnızca çıplak bir sayı olarak değil, normal çalışma aralığı ve alarm bağlamı ile birlikte sunulmasının operatörün durumu daha hızlı anlamasına yardımcı olabileceği belirtilmektedir. citeturn1search0turn1search4

AQUA_GOSTERGE, EOS SCADA içerisinde analog proses değerlerinin kadran ve işaretçi üzerinden hızlı biçimde izlenmesi için uygun bir User Control yapısı sunar. Minimum ve maksimum sınırlar, bölüm ve alt bölüm sayıları, kadran renkleri, dijital değer gösterimi, önerilen değer, eşik yüzdesi ve parlaklık gibi özellikler kontrolün hem işlevsel hem de görsel olarak yapılandırılmasını sağlar.
