EOS SCADA Editor

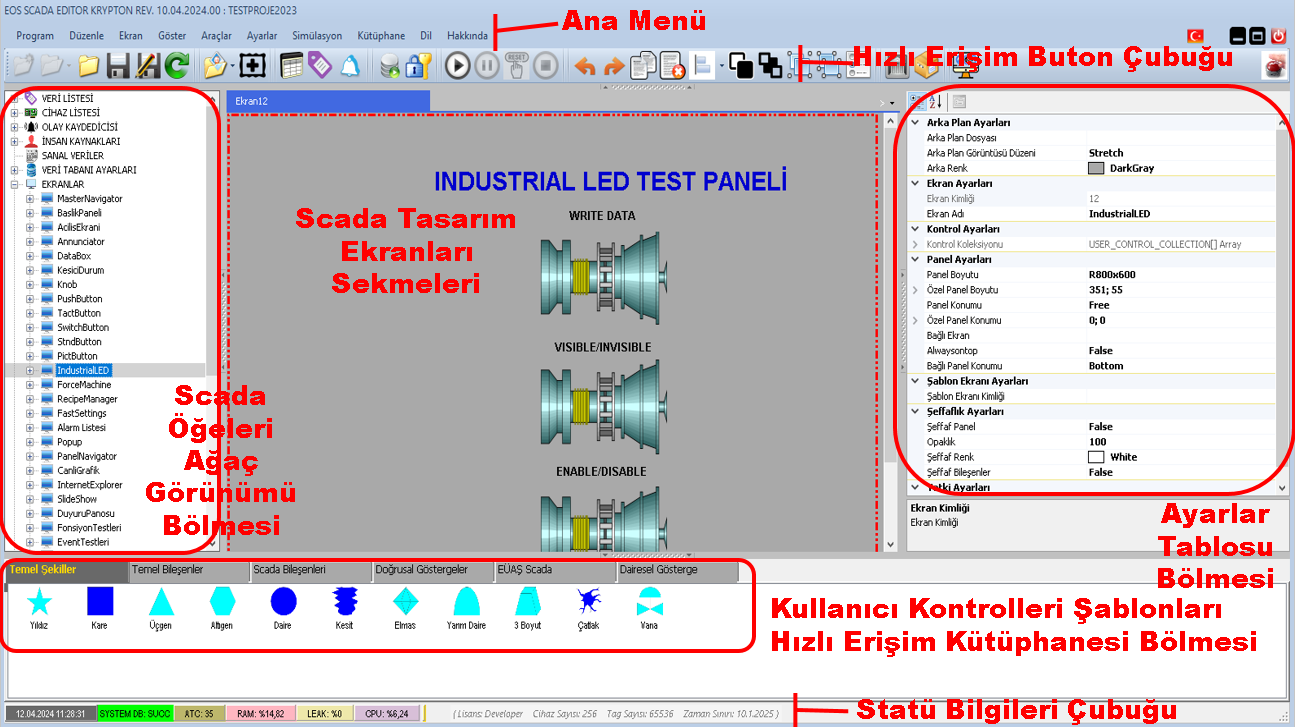

Herhangi bir proje açıldığında EOS SCADA Editor tarafından kullanıcıya proje geliştirme işlemlerinde ihtiyaç duyulan araçların bir arada bulunduğu bütünleşik bir çalışma ortamı sunulur.

Arayüzün temel bileşenleri ekran üzerinde belirli bölgelere yerleştirilmiştir. Bu yerleşim, SCADA projesinin tasarlanması ve yapılandırılması sırasında kullanılan araçlara hızlı erişim sağlamayı amaçlar.

EOS SCADA Editor çalışma ekranının en üst bölümünde Ana Menü Çubuğu bulunmaktadır. Programın temel özelliklerine ve proje geliştirme işlemleriyle ilgili komutlara bu menü üzerinden erişilebilir.

Ana Menü Çubuğunun hemen altında ise sık kullanılan komutlara daha hızlı erişim sağlamak amacıyla Hızlı Erişim Menü Butonları yer almaktadır.

Bu yapı sayesinde kullanıcı, proje geliştirme sırasında sık kullandığı işlemleri menüler arasında dolaşmadan doğrudan ilgili butonlar üzerinden gerçekleştirebilir.

Editör ekranının sol tarafında SCADA Bileşenleri Ağaç Menü Çubuğu bulunmaktadır.

Bu bölüm, proje içerisinde bulunan veya yapılandırılabilen SCADA bileşenlerinin hiyerarşik bir ağaç yapısı içerisinde görüntülenmesini sağlar.

Kullanıcı bu alan üzerinden proje içerisinde kullanılacak SCADA bileşenlerine ulaşabilir, ilgili bileşenleri seçebilir ve proje geliştirme işlemlerini gerçekleştirebilir.

Editör ekranının alt bölümünde, SCADA ekranlarının tasarlanması sırasında kullanılabilecek temel grafik öğeleri ve kullanıcı kontrollerinin bulunduğu Kullanıcı Kontrolleri Seçim Kütüphanesi yer almaktadır.

Kullanıcı kontrolleri, farklı kategorilere ayrılmış Tab sekmeleri altında sınıflandırılmıştır.

Bu yapı sayesinde kullanıcı, SCADA ekranında kullanmak istediği grafik veya kontrol öğesine ilgili sekme üzerinden hızlı bir şekilde ulaşabilir.

Editör ekranının sağ tarafında Ayarlar Tablosu bölmesi bulunmaktadır.

Bu bölüm, kullanıcı tarafından seçilen SCADA nesnesinin veya bileşeninin özelliklerinin görüntülenmesini ve gerektiğinde değiştirilmesini sağlar.

Böylece tasarım alanında seçilen bir nesnenin özellikleri, görünüm ve davranış ayarları gibi çeşitli parametreler merkezi bir bölüm üzerinden yönetilebilir.

EOS SCADA Editor çalışma ekranının merkezinde SCADA Ekran Tasarım Alanı bulunmaktadır.

Bu alan, SCADA uygulamasında kullanılacak ekranların oluşturulması, açılması ve düzenlenmesi için temel çalışma alanıdır.

Farklı SCADA ekranları ve proje içerisinde kullanılabilecek diğer tasarım alanları, merkezi bölümde bulunan sekme yapısı üzerinden açılabilir.

Sekmeli yapı, aynı proje içerisinde birden fazla ekranla çalışmayı kolaylaştırır ve kullanıcıya farklı tasarım alanları arasında hızlı bir şekilde geçiş yapma imkânı sağlar.

Editör ekranının en alt bölümünde Statü Bilgi Çubuğu bulunmaktadır.

Bu bölümde yazılımın ve sistemin mevcut durumu hakkında kullanıcıya bilgi sağlayan çeşitli statü bilgileri ve mesajlar görüntülenir.

Statü çubuğu, gerçekleştirilen işlemlerin sonucu, çalışma durumu veya kullanıcıya iletilmesi gereken çeşitli bilgilendirme mesajlarının takip edilmesine yardımcı olur.

EOS SCADA Editor arayüzünde üst, alt, sağ ve sol bölümlerde bulunan paneller Katlanabilir Ayırıcılar yardımıyla yönetilebilir.

Katlanabilir ayırıcılar, kullanılmayan bölümlerin geçici olarak kapatılmasına ve ihtiyaç duyulduğunda yeniden açılmasına olanak sağlar.

Bunun yanında bölmelerin genişlik ve yükseklikleri de kullanıcı ihtiyaçlarına göre değiştirilebilir. Böylece ekran tasarım alanı genişletilebilir veya ihtiyaç duyulan yardımcı araçlara daha fazla çalışma alanı ayrılabilir.

EOS SCADA Editor içerisinde katlanabilir ayırıcılar kullanılarak yapılan bölme görünürlük ve boyut ayarları yalnızca mevcut çalışma oturumu için geçerli değildir.

Kullanıcının yaptığı bu yerleşim ayarları, proje kapatıldığında otomatik olarak saklanır.

Aynı proje daha sonra tekrar açıldığında EOS SCADA Editor, daha önce kaydedilmiş olan arayüz yerleşimini yeniden kullanır.

Bu özellik sayesinde kullanıcı, her proje açılışında çalışma ekranını yeniden düzenlemek zorunda kalmaz. Kendi çalışma alışkanlıklarına göre oluşturduğu arayüz düzeni proje ile birlikte korunur.

Katlanabilir bölmeler sayesinde kullanıcı, yaptığı işe göre çalışma ortamını kolayca değiştirebilir.

Örneğin SCADA ekran tasarımı sırasında daha geniş bir tasarım alanına ihtiyaç duyuluyorsa kullanılmayan yardımcı bölmeler kapatılabilir. Bir nesnenin özelliklerinin değiştirilmesi gerektiğinde ise ilgili bölme yeniden açılarak ayarlar tablosuna erişilebilir.

Böylece EOS SCADA Editor, farklı çalışma ihtiyaçlarına göre düzenlenebilen esnek bir geliştirme ortamı sunar.

Bir proje açıldığında EOS SCADA Editor; ana menü, hızlı erişim butonları, SCADA bileşenleri, kullanıcı kontrolleri, ayarlar tablosu, SCADA tasarım alanı ve statü bilgi çubuğundan oluşan bütünleşik bir çalışma ortamı sunar.

SCADA ekranlarının tasarlandığı merkezi alan, sekmeli bir yapı kullanarak birden fazla ekranla çalışmayı kolaylaştırır.

Üst, alt, sağ ve sol bölümlerde bulunan Katlanabilir Ayırıcılar sayesinde paneller kapatılabilir, yeniden açılabilir ve boyutları kullanıcı ihtiyaçlarına göre değiştirilebilir.

Kullanıcı tarafından yapılan bu yerleşim ayarları proje kapatıldığında saklanır. Proje tekrar açıldığında çalışma ortamı, son kullanılan yerleşim ayarları korunacak şekilde yeniden oluşturulur.
